dmatusz3

Tak, to ta zmienna.

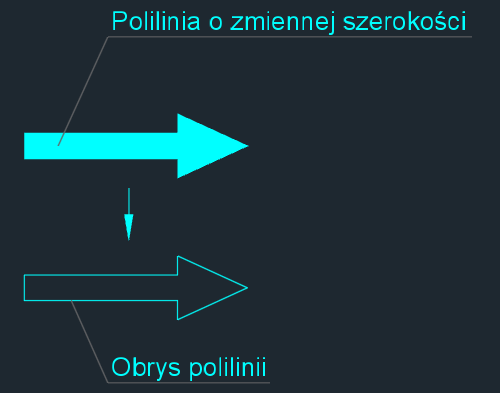

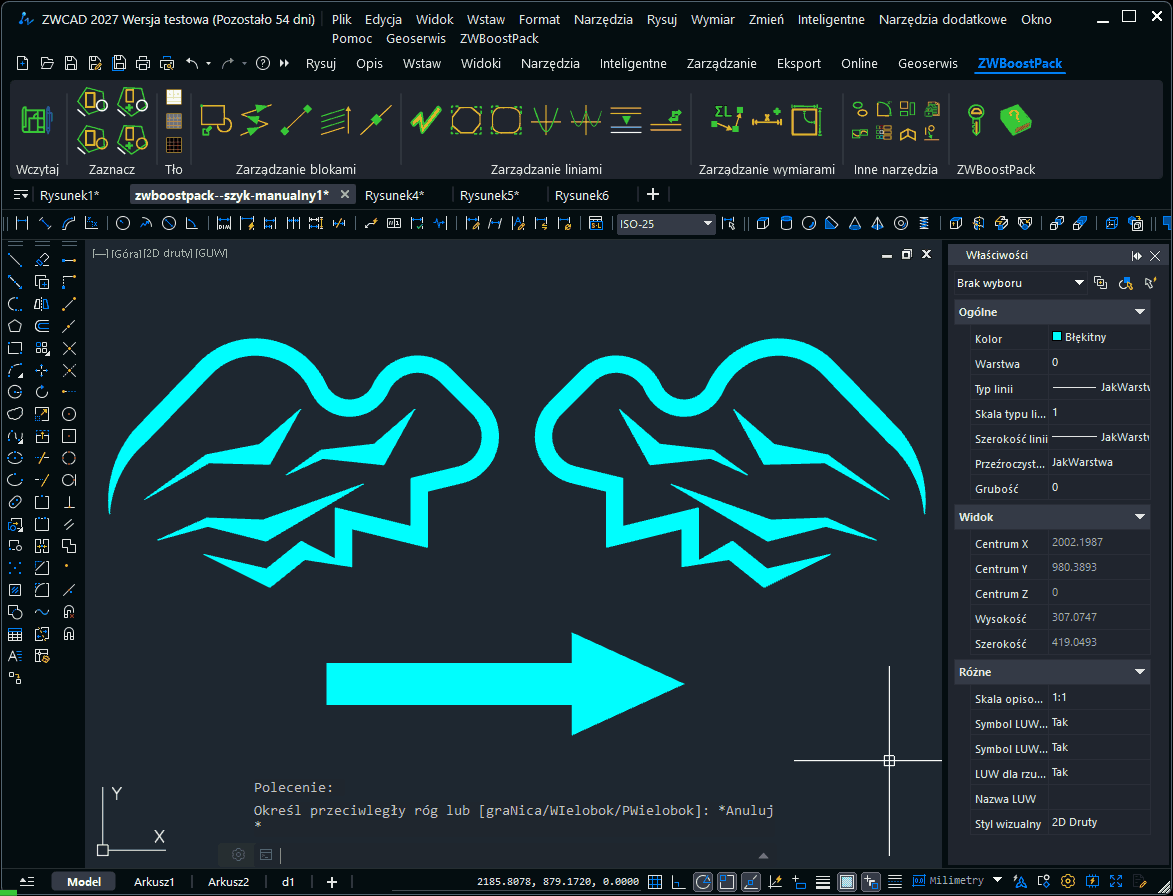

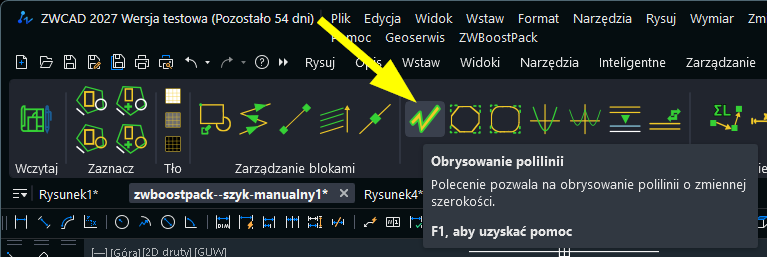

Polilinia to obiekt CAD składający się z sekwencji połączonych ze sobą segmentów liniowych i łukowych, traktowany jako jedna całość. Polilinia charakteryzuje się możliwością nadania mu stałej lub zmiennej szerokości. Do ZWBoostPacka dodaliśmy narzędzie, które umożliwia obrysowanie polilinii o zmiennej szerokości Funkcję znajdziemy w menu wstążkowym ZWBoostPack Działanie funkcji do obrysu polilinii pokazałem na filmie poniżej.

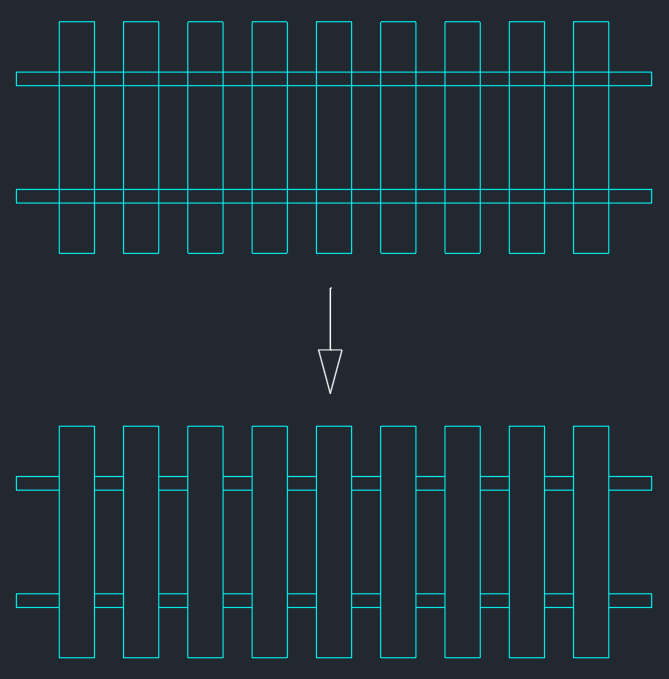

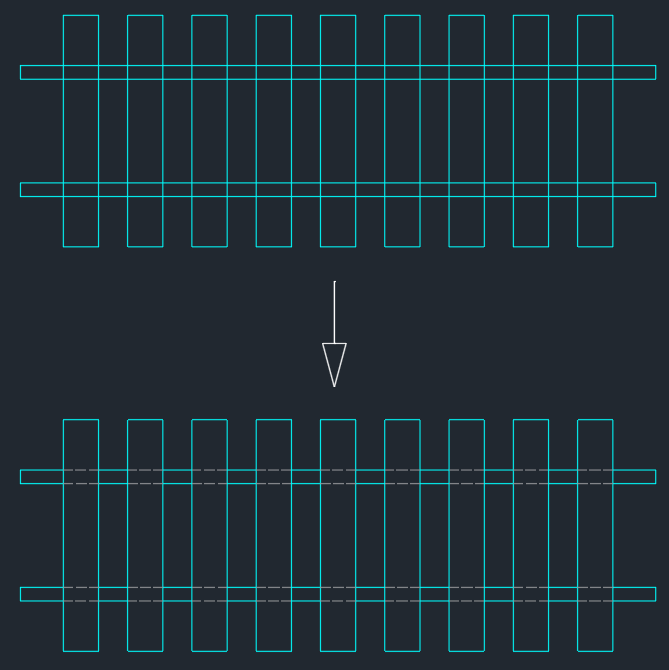

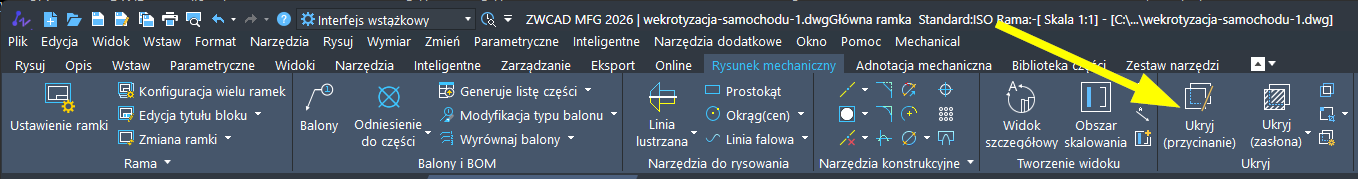

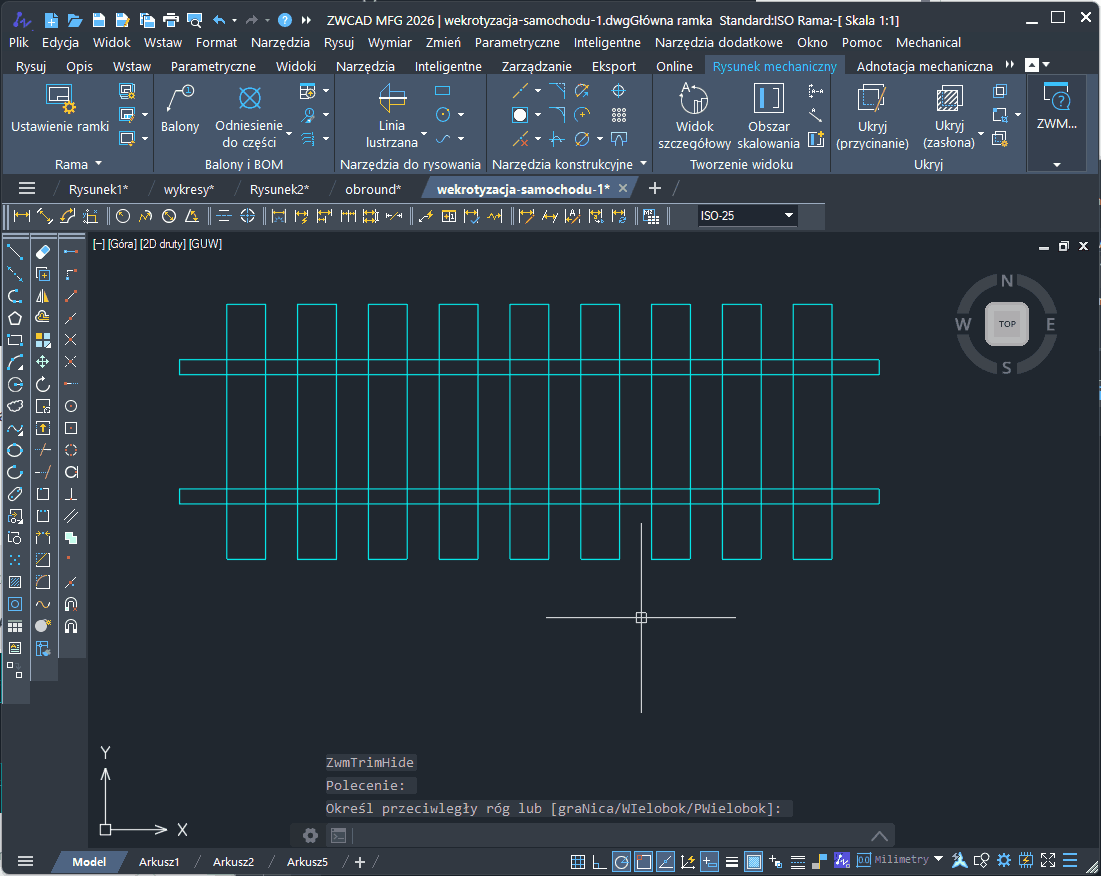

W ZWCAD MFG mamy dostępną funkcję, która przecina obiekty leżące pod innymi obiektami, a następnie zmienia styl linii niewidocznych elementów. Polecenie jest dostępne w menu wstążkowym ZWCAD MFG (polecenie _ZWMTRIMHIDE) Wskazujemy obiekty zasłaniające inne i zatwierdzamy. Linie leżące poniżej będą zamienione na przerywane. Możemy je wszystkie zaznaczyć poleceniem "Wybierz podobne", a następnie usunąć. W wyniku tego otrzymamy np. taki rysunek. Całość operacji pokazałem na filmie.

Do aplikacji ZWBoostPack wprowadziliśmy narzędzie do szybkiej zmiany sposobu wyświetlania polilinii. Możemy ją wyświetlić wypełnioną, lub tylko jej szkielet. Narzędzie do zmiany sposobu wyświetlania polilinii jest dostępne w menu wstążkowym ZWBoostaPack Sposób działania funkcji pokazałem też na filmie poniżej

Szczegóły na rysunku technicznym pełnią ważną funkcję umożliwiając przedstawienie w powiększeniu tych elementów detalu, które w podziałce stosowanej na rysunku są zbyt małe aby je w sposób jednoznaczny przedstawić i zwymiarować. Dzięki temu można precyzyjnie opisać i wymiarować drobne konstrukcje, które w pełnym widoku byłyby nieczytelne. W ZWCAD MFG mamy funkcję do tworzenia szczegółów, jest ona dostępna z menu wstążkowego Po jej wybraniu definiujemy okrąg otaczający fragment rysunku jaki chcemy powiększyć, a następnie wprowadzamy skalę szczegółu (można ją potem zmieniać). W dalszym kroku definiujemy położenie szczegółu. Jeśli rysunek źródłowy się zmieni, możemy łatwo zaktualizować widok szczegółu - wystarczy kliknąć w szczegół i zatwierdzić okno, które się pojawi. Tworzenie szczegółów oraz aktualizację widoku pokazałem na filmie poniżej.

W ZWBoostPack 2027 dodaliśmy funkcje, która rysuje poziomą linię o takiej długości jak wskazane elementy. Możemy zaznaczyć jeden element lub kilka. Następnie wskazujemy początek poziomej linii. Polecenie jest dostępne z menu wstążkowego lub z linii poleceń LiniaZSumyDlugosci . Działanie funkcji pokazałem na filmie poniżej Funkcja może być użyta np. do sprawdzenia wzoru na pole koła Rysujemy koncentryczne okręgi, mierzymy ich długości i rysujemy proste o takiej samej długości jak okręgi. W wyniku tego powstawanie trójkąt prostokątny, gdzie wysokością będzie promień a podstawą obwód koła.

W ZWBoostPacku w wersji 2027 (ukaże się wkrótce) między innymi ulepszyliśmy funkcje do kopiowania obiektów. W poprzedniej wersji można było wpisać wartość odległości pomiędzy powtórzeniami lub kliknąć 2 punkty definiujące odległość. W wersji 2027 wprowadziliśmy możliwość wskazania obiektu, z którego będzie pobrana długość, lub kilku obiektów - wtedy ich długość będzie zsumowana. Pokazałem to na filmie poniżej.

W ZWCAD MFG możemy oszacować wytrzymałość belek. Funkcja ta jest dostępna w menu wstążkowym tutaj Po wybraniu funkcji należy wskazać dane przekroju belki, którą będziemy obliczać. Sposób w jaki obliczyć dane przekroju belki pokazałem w innym wątku Następnie wskazujemy linię symbolizującą belkę lub rysujemy ją. W kolejnym kroku definiujemy podpory oraz obciążenia. Następnie Zaznaczamy jakie obliczenia nas interesują. Po zatwierdzeniu zostaną narysowane wykresy. Wszystkie operacji pokazałem na filmie poniżej.

Zadanie do rozwiązana. Trzeba zrobić prosty blok parametryczny (polecenie BEDIT). Blok pokazaliśmy na rysunku poniżej. A działa on w taki sposób:

SLINE jest świetne, tylko chcieliśmy zaproponować inne rozwiązanie jakie wpadło nam do głowy. Być może w przypadku schematów blokowych łatwiej jest edytować istniejące połączenia. Chętnie Panu wyślę blok w wiadomości prywatnej, ale na razie chcieliśmy zrobić na forum małą zagadkę, jak wykonać taki blok.

W ZWBoostPacku mamy funkcje do wstawiania bloków w punktach charakterystycznych polilinii - w środkach i na końcach segmentów. Są to 2 osobne funkcje i można je wywołać z menu wstążkowego: Na początku wybieramy blok, następnie polilinie do opisania. Pokazałem to na filmie poniżej.

Jeszcze taki pomysł mamy na wykonanie takich linii łamanych za pomocą bloku.

ZWCAD 2027 Beta! Premiera wersji oficjalnej jest zaplanowana na 20 maja 2026. Obecnie jest dostępna wersja beta, działa 60 dni. Oto bezpośrednie linki do wersji Beta: Pobierz ZWCAD 2027 PL Pobierz ZWCAD 2027 EN Pełna lista nowości w ZWCAD 2027. Jedną z nowości jest możliwość importu plików CAD (*.rvt) z programu Revit® Jednym z ciekawych narzędzi jest możliwość porównywania obiektów znajdujących się na jednym rysunku.

Prego

Prova a premere Ctrl + H. Questo cambia la variabile PICKSTYLE
