Dziękuję za informacje.

Dziękuję za szczegółowy opis. Proszę spróbować przestawić zmienną INPUTSEARCHOPTIONFLAGS na 0 (domyślnie 1) i zobaczyć czy coś się zmieni. INPUTSEARCHOPTIONFLAGS steruje podpowiedziami poleceń: kontroluje, czy podczas wpisywania pierwszych liter polecenia ma być wyświetlana lista poleceń o podobnych nazwach w wierszu polecenia.

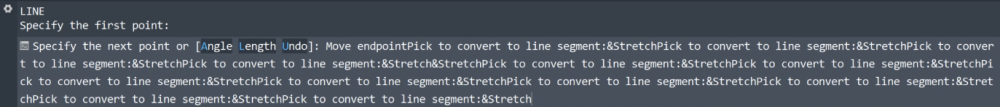

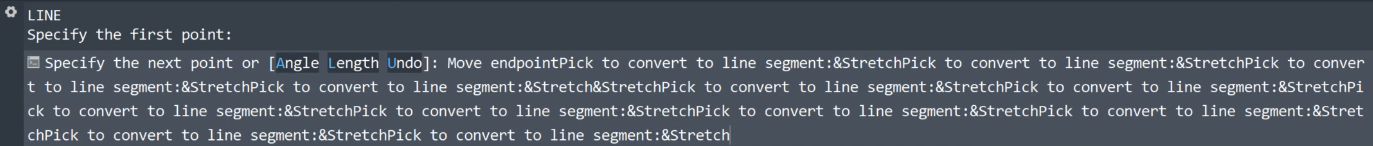

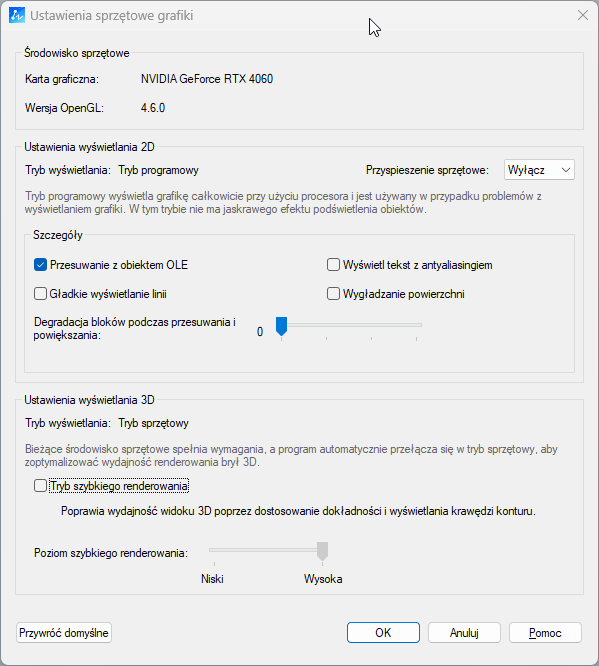

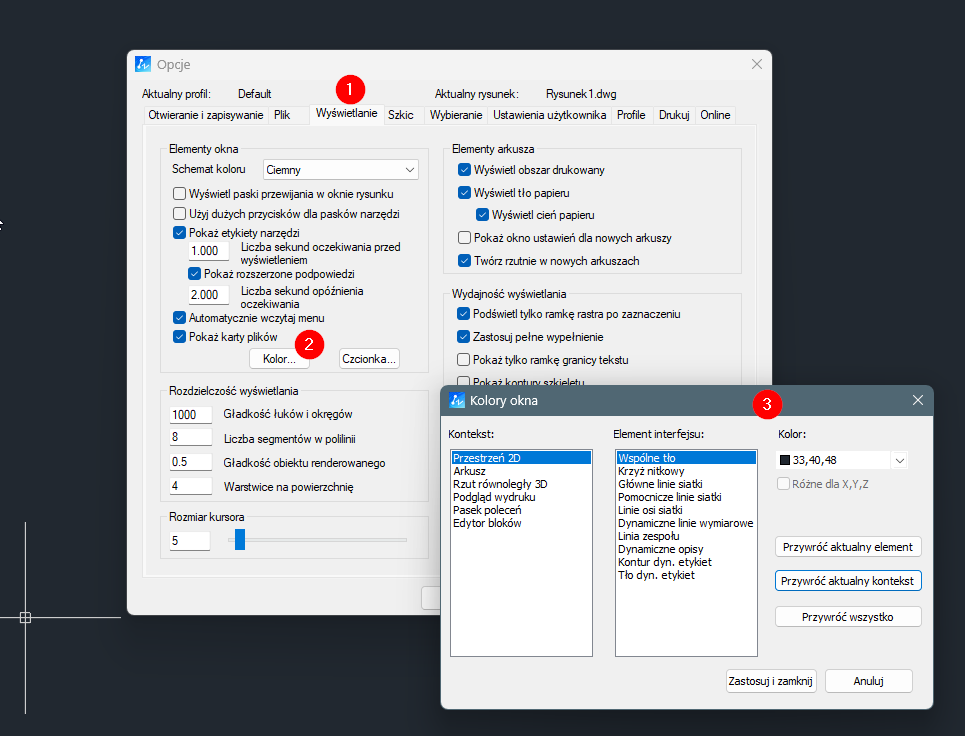

Może Pan też spróbować włączyć sprzętowe wspomaganie wyświetlania. Wtedy obiekty nie powinny chować się pod rastrem. Pokazałem to na poniższym filmie.

Tak, to efekt uboczny. Proszę spróbować włączyć przezroczystość oraz ustawić przezroczystość warstwy na której leży raster na. np. 60%.

Proszę spróbować przestawić zmienną HIGHLIGHT na 0.

Widziałem w sieci taki obrazek. Zadaniem (chyba studenta) było zrobienie rozwinięcia powierzchni w Autocadzie, czyli coś takiego. W ZWCAD mamy funkcję do obrotów w przestrzeni OBROTY3D Przy pochyłych ściankach jednak trzeba się trochę namęczyć z obliczaniem kąta pomiędzy płaszczyznami. Postanowiłem jednak zapytać AI o skrypt do rozwinięć. Zaskoczeniem było to, że skrypt od razu zadziałał. Co prawda powstało kilka funkcji, zaprezentują ostatnią. Wkrótce dodam skrypt i opis. A jak u Was czy wykorzystujecie AI do pisania swoich skryptów?

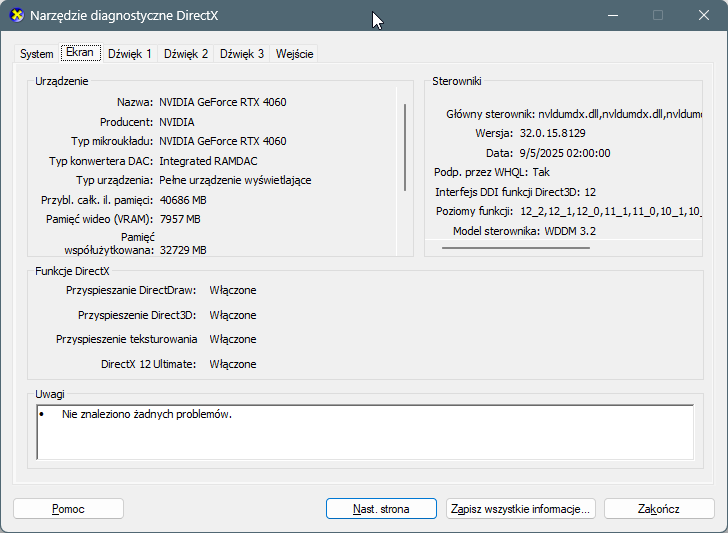

Wydaj mi się, że mamy kilka wątków: Po zmianie aktywnego okna na inny program, następuje chwilowe opóźnienie. Może to być spowodowane kopiowaniem danych pomiędzy pamięciami karty graficznej w celu oszczędzania energii. Np. w laptopie z dwiema kartami graficznymi system może korzystać naprzemiennie z układu zintegrowanego i dedykowanego, zależnie od uruchomionego programu. Podczas przełączania między oknami może więc dochodzić do zmiany aktywnego układu graficznego albo przekazywania obrazu między obiema kartami. Wymaga to krótkiej synchronizacji pamięci i sterowników w Windows, co może być odczuwalne jako chwilowe zamrożenie programu (nawet do 2 sekund). Dodatkowo karta dedykowana (wydajna) może być usypiana w celu oszczędzania energii, więc jej ponowne uaktywnienie również może powodować krótkie opóźnienie. Takie zacięcia są szczególnie zauważalne, gdy przełączamy się między programami korzystającymi z różnych kart graficznych. Proszę o podanie modelu komputera i wersji sterowników, zobaczymy czy można zmienić ustawienia, aby temu zapobiec. Przy wpisywaniu polecenia następuje chwilowe zacięcie. Czy używacie dodatkowych programów do obsługi klawiatury, np. Logitech Options, G Hub, Razer Synapse, PowerToys? Proszę też spróbować wyłączyć testowo w ZWCAD wprowadzanie dynamiczne klawiszem F12 i poobserwować.

Proszę uruchomić manager zadań (CTRL + ALT + DEL) i włączyć widok na wydajność i kartę graficzną. Proszę sprawdzić jaka jest zajętość pamięci karty graficznej podczas pracy na samym ZWCAD i z innymi programami. Proszę zaobserwować, czy przy przełączaniu na innym program występują jakieś nagłe zmiany w zajętości pamięci karty graficznej.

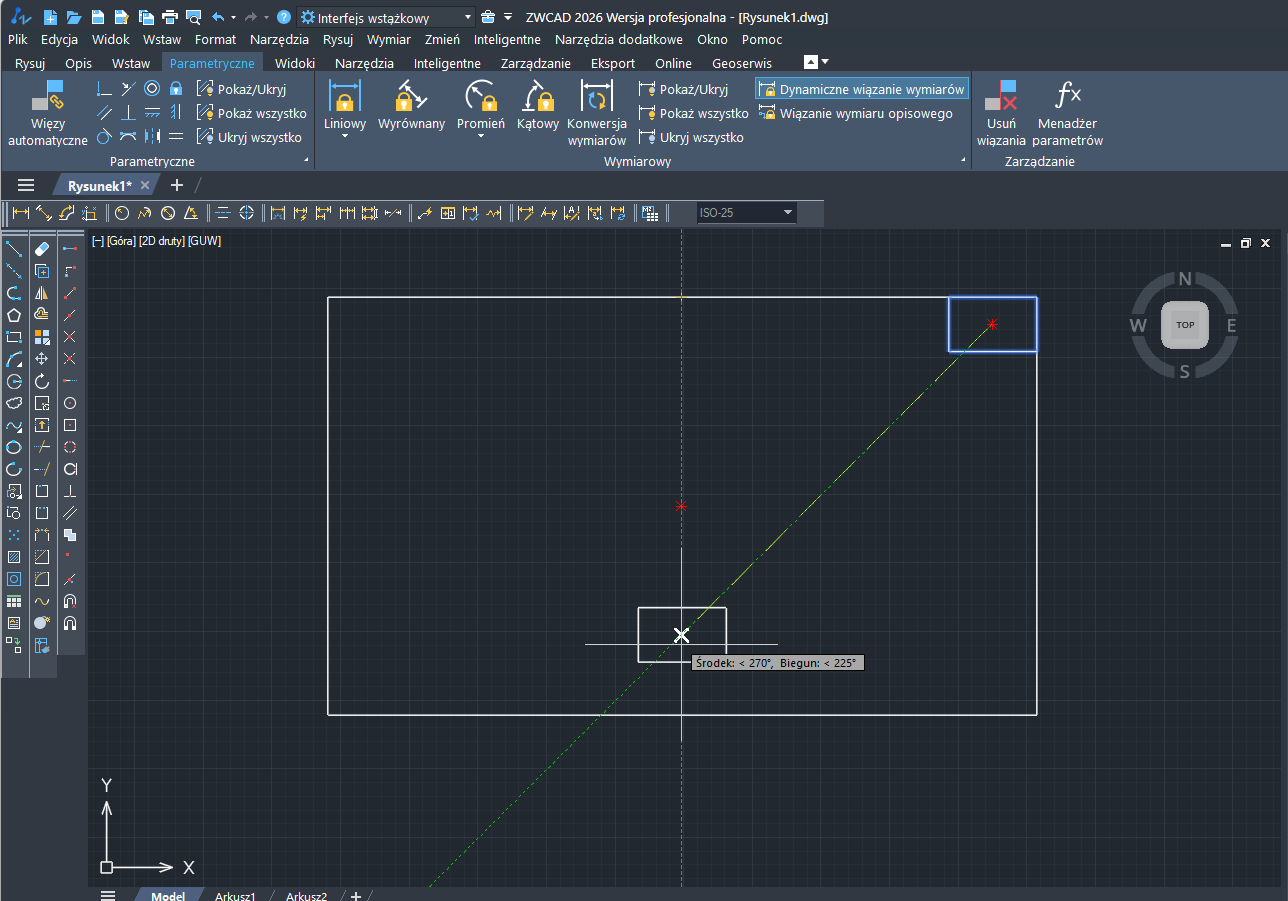

To, że działa tylko "/", a "+", "-", "*" nie działa, jest spowodowane najprawdopodobniej tym, że bieżące pole nie jest pełnym kalkulatorem — to zwykłe pole wpisania współrzędnych lub odległości. Pole to przetwarza tylko część symboli. Odkąd pamiętam zawsze tak było. Wydaje mi się, że wynik z 'CAL jest podstawiany jako punkt/współrzędna, a nie jako długość/odległość, więc program traci wcześniejsze poziome ograniczenie — dlatego linia wychodzi skośna. Aby zachować kąt rysowania można w linii poleń zablokować kąt, a następnie wywołać polecenie 'CAL, tak jak na filmie poniżej. W ZWCAD jest też dostępne polecenie QUICKCALC, które pozwala na pomiar i obliczenia i wstawianie wartości podczas rysowania.

Jest jeszcze zmienna, która określa kiedy kostka widoku ma się wyświetlać. Np. w 2D możemy ją wyłączyć, a w 3D będzie się wyświetlać automatycznie. Zmienna systemowa NAVVCUBEDISPLAY Opis: Określa, czy kostka ViewCube jest wyświetlana w stylach wizualnych 2D i 3D. Wartości: Wartość Ustawienie 0 ViewCube nie jest wyświetlany 1 ViewCube wyświetlany tylko w stylach wizualnych 3D 2 ViewCube wyświetlany tylko w stylach wizualnych 2D 3 ViewCube wyświetlany w obu stylach wizualnych (2D i 3D) Domyślna wartość: 3

Kostkę nawigacyjną możemy wyłączyć zupełnie w menu klasycznym w menu wstążkowym lub za pomocą zmiennej NAVVCUBE Włącz Włącza ViewCube — narzędzie będzie wyświetlane w obszarze rysowania Wyłącz Wyłącza ViewCube — narzędzie nie będzie wyświetlane Ustawienia Otwiera okno ViewCube Settings — ustawienia pozycji, rozmiaru, przezroczystości.

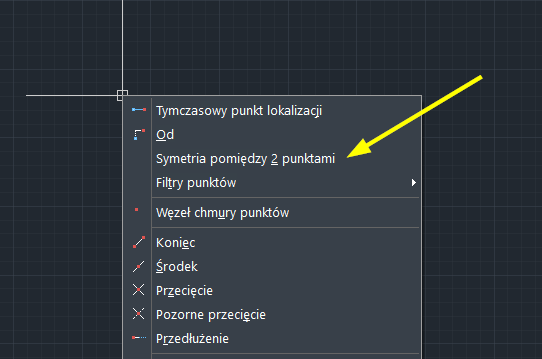

Dzień dobry, może coś takiego?

W ZWCAD mamy polecenie do zaznaczania łańcuchowego - CHAINSELECT CHAINSELECT służy do szybkiego zaznaczania obiektów, które są ze sobą geometrycznie połączone. Zamiast ręcznie wybierać każdą linię czy łuk osobno, wystarczy kliknąć jeden element, a program automatycznie zaznaczy wszystkie sąsiednie segmenty tworzące ciągłą ścieżkę (jeśli odległości końców mieszczą się w tolerancji). Działa ono dla linii, polilinii, splajnów i łuków, pozwalając na masowe zaznaczanie obiektów. W zależności od ustawień trybu pracy można wybrać wszystkie połączone segmenty od razu lub ograniczyć zaznaczenie do wybranego fragmentu łańcucha między dwoma wskazaymi obiektami końcowymi. Polecenie jest dostępne również na wstążce Przykład działania funkcji do zaznaczania: Jeśli istnieją przerwy pomiędzy obiektami to możemy zwiększyć tolerancję.

Myślę, że jest to do zrobienia, ale poproszę o więcej szczegółów, np. kawałek rysunku przed i po takiej zmianie. Przed zmianą mamy warstwy z przypisanymi właściwościami, następnie zmieniamy właściwości obiektów na te z warstwy i przenosimy na jedną warstwę?

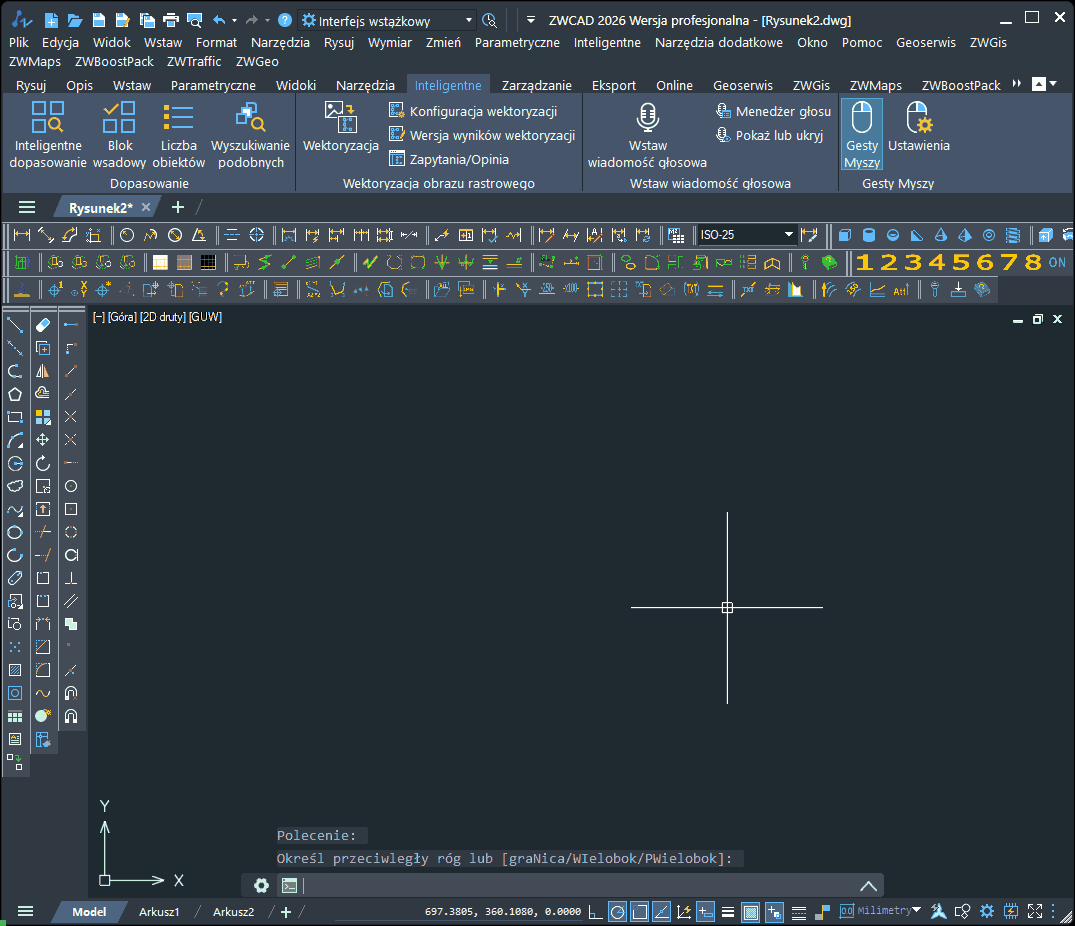

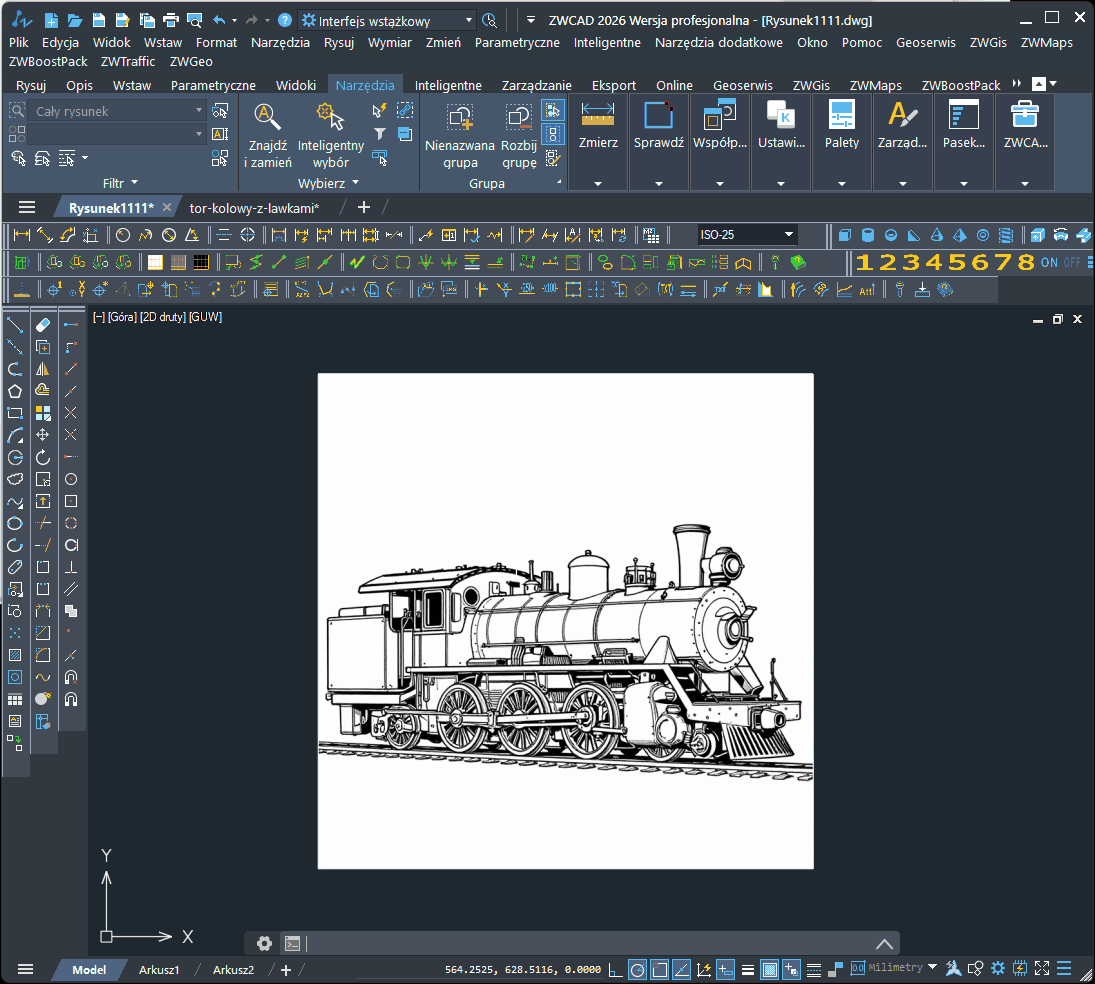

Proszę pamiętać, że w ZWCAD PRO i MFG od wersji 2025 jest wbudowana wektoryzacja rastrów (takie małe przypomnienie z dzisiejszej pomocy technicznej).

Dla naszych użytkowników stworzyliśmy skrypt do rzutowania punktów wzdłuż zdefiniowanego kierunku i normalnie (prostopadle) do linii. Pobierz teraz LISP do rzutowania rzutowanie_V1.3.zelx Uruchamiamy poleceniem rzutuj Na początku wybieramy obiekty, na które mają być zrzutowane punkty, następnie punkty do zrzutowania. Jeśli określimy kierunek to punkty zostaną zrzutowane wzdłuż kierunku, jeśli nie określimy będą zrzutowane prostopadle do obiektu. Przykład rzutowania punktów wzdłuż kierunku: Przykład rzutowanie prostopadle do obiektu. Jeszcze film pokazujący działanie skryptu.

Z dzisiejszej pomocy technicznej. Za pomocą polecenia _PEDIT można zamieniać np. linie, łuki na polilinie, a następnie połączyć je w jeden obiekt. Natomiast od kilku wersji jest w ZWCAD polecenie połącz ( _join ), które jednym kliknięciem zamienia zaznaczone obiekty w polilinie. Polecenie można znaleźć również we wstążce

Na górze pokazałem tylko rysowanie spoin. Natomiast do oznaczania spoin jest osobna funkcja _ZWMWELDING

W ZWCAD MFG mamy narzędzia do rysowania spoin w przekroju i od strony lica. Narzędzie znajdziemy we wstążce lub polecenie _ZWMWELDREMARKER Działanie funkcji pokazałem na filmie poniżej.

Czy może Pan podesłać ten plik do sprawdzenia? Może być w wiadomości prywatnej.

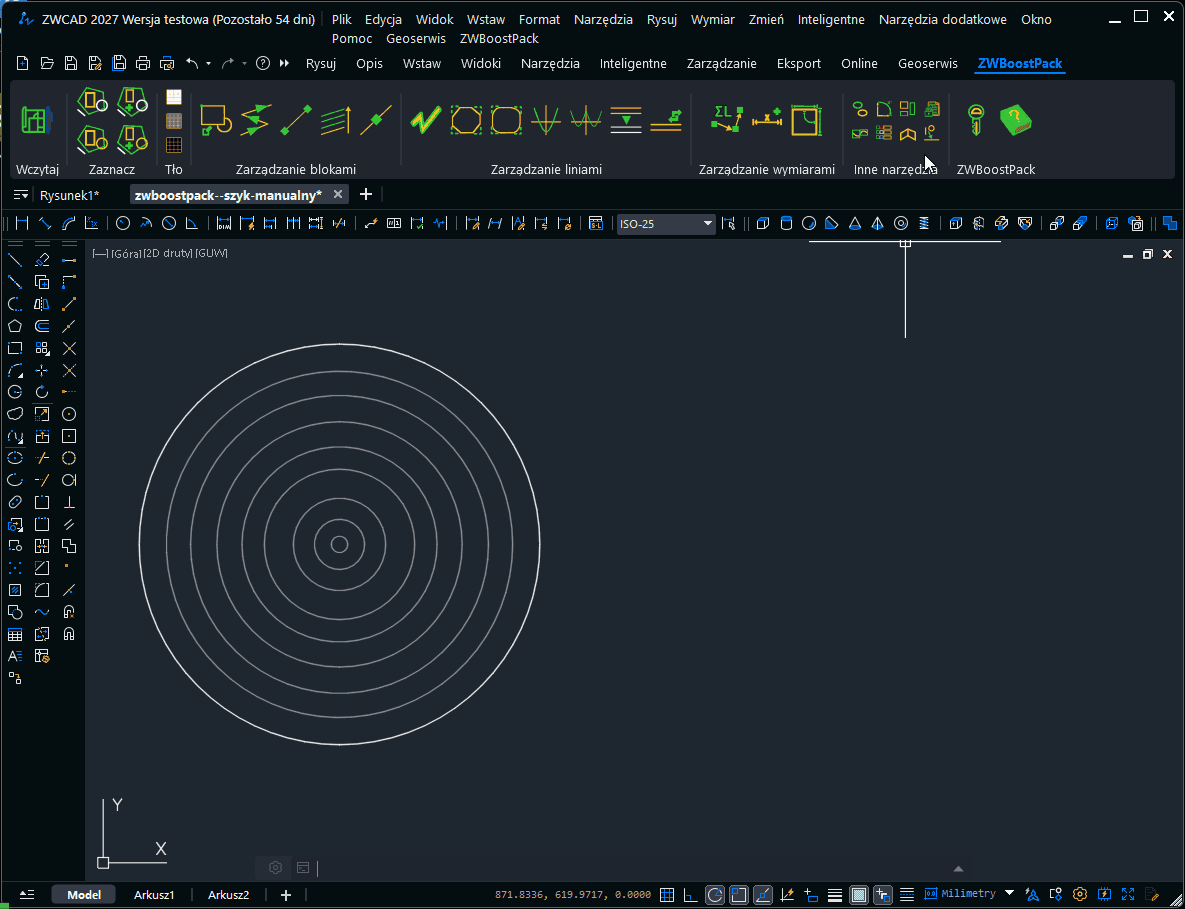

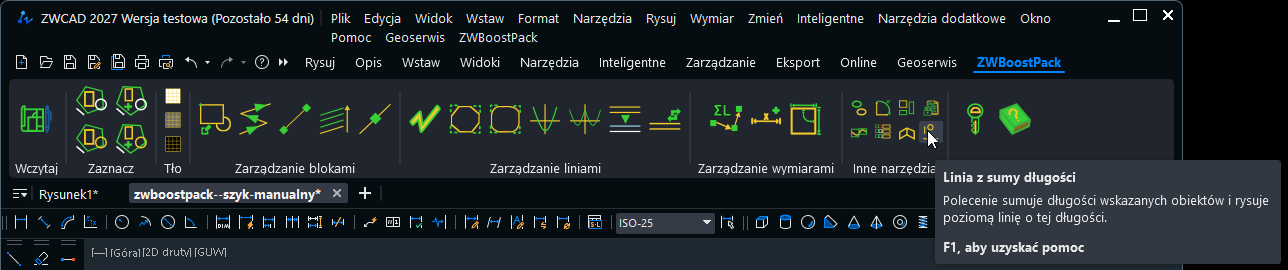

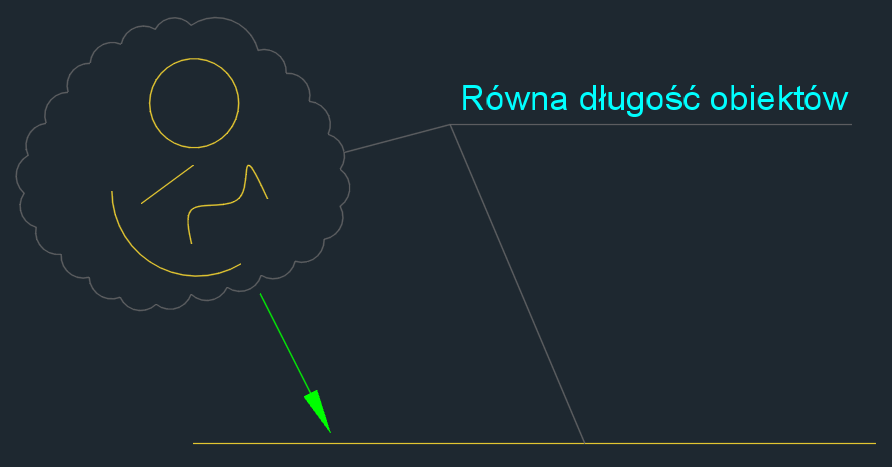

W ZWBoostPacku mamy możliwość usuwania przecięć polilinii. Polecenie znajduje się we wstążce

W ZWCAD MFG możemy grupowo zwymiarować zaznaczone elementy. Na poniższym rysunku pokazałem zwymiarowane położenia otworów za pomocą jednego polecenia. Cały proces pokazałem na filmie Polecenie do wymiarowania jest dostępne we wstążce lub poprzez linię poleceń _ZWMAUTODIM

Witam, narzędzie z Express Tools (ET) zostały przeniesione do poszczególnych funkcji, np. ET związane z tekstem, do wstążki z tekstem. Narzędzia ET są też dostępne we wstążce z menu górnego. Ewentualnie można włączyć sobie we wstążce potrzebne paski narzędzi.

W ZWBoostPacku możemy łatwo obrócić lokalny układ współrzędnych o kąt, który definiujemy poprzez wskazanie dwóch punktów. Polecenie jest dostępne we wstążce lub z linii poleceń ucsz. Sposób działania funkcji pokazałem na filmie poniżej

Sprawdziłem teraz, faktycznie przy wywołaniu bezpośrednio z podglądu, nie następuje wydruk. Być może pewnym obejściem byłoby wywołanie podglądu z okna drukowania, tak jak pokazałem na poniższym filmie.
