Adam Klaczek

Unfortunately, I don't understand the Italian option names. Try invoking FIT by typing _F as you would for English. I showed it in the gif... It should work for any language version.

Convert the helix into a polyline with the PEDIT command. Then apply PEDIT to the polyline with the FIT option. And finally, explode it with EXPLODE. The result should be arcs.

Przekażę Pana sugestię do producenta

W ZWCAD 2012 znacznik nie był żółty, a jednym z 16,7 mln kolorów: przez co był widoczny na np. żółtym tle (i innych również) Jeżeli tak samo ustawić znacznik w ZWCAD 2026 (kolor 238,198,89) to też będzie z żółtym (i innymi) kontrastował

Może chodzi o ustawienia zmiennej SELECTIONPREVIEW?

Wskazany blok śruby jest prawdopodobnie wykonany z wykorzystaniem tabeli parametrów. Tej funkcjonalności nie ma jeszcze w edytorze bloków parametrycznych. Producent nad nią pracuje.

Proszę spróbować tak:

To są atrybuty, po edycji ich właściwości konieczna jest synchronizacja. Może _ATTSYNC ustawi zdefiniowaną przez Pana kolejność?

W nowszych programach można też stosować CTRL+klik na atrybucie:

Może w oknie właściwości? Albo poleceniem GATTE?

Proponuję też odnaleźć pliki backupu, zanim zostaną nadpisane. W pasku adresu dowolnego folderu wpisać %TEMP% - Enter przeniesie nas do folderu plików tymczasowych. Tam mogą być (jeśli to zdefiniowane) pliki zabezpieczeń o właściwej nazwie i rozszerzeniach zs$ i bak (starszy). Można je przekopiować, zmienić rozszerzenie i otworzyć, by sprawdzić kompletność zawartości.

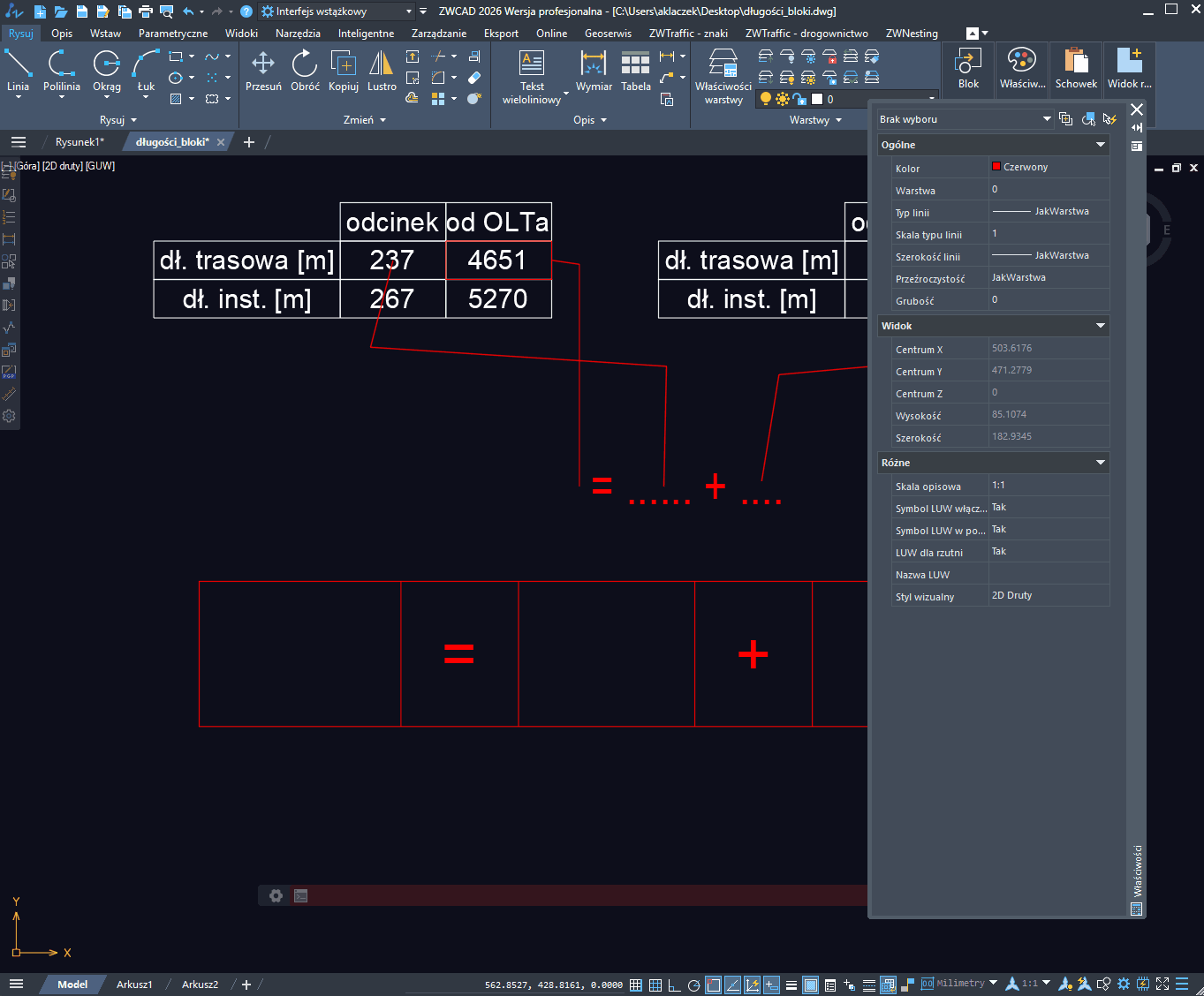

Może zwykła tabela, gdzie w 2 komórkach będzie FIELD z Obiektu (blok) i wybiorę wartość odpowiedniego atrybutu. W trzeciej komórce będzie formuła (suma komórek).

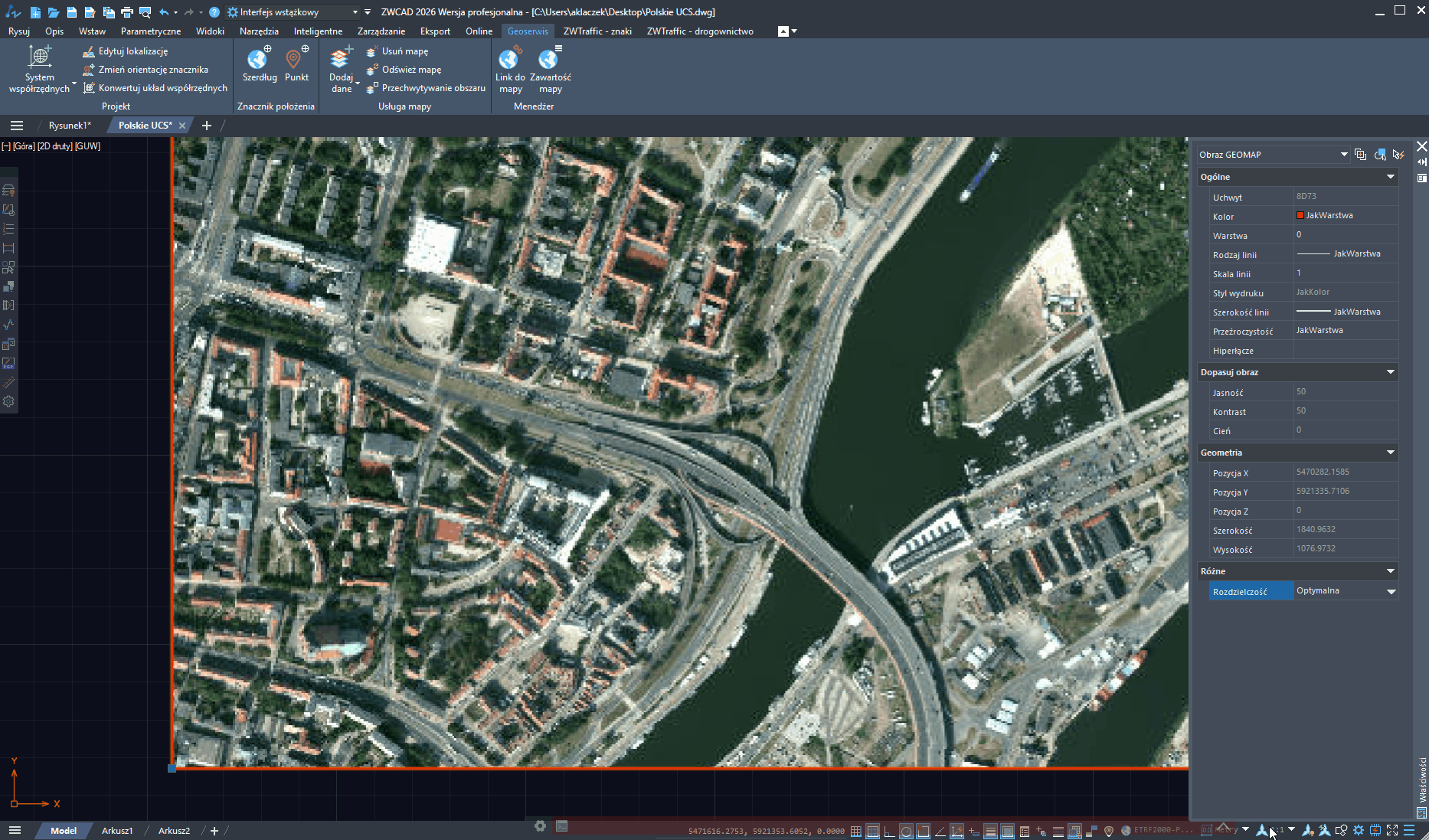

Kilka razy w ostatnich dniach pojawiło się to pytanie, więc pokażę jak przechwycić mapę z podkładu ArcGis w narzędziu Geoserwis. 1. Ustalamy układ współrzędnych dla wymaganego obszaru z jednostkami rysunkowymi tożsamymi z układem (metry). 2. Ładujemy podkład z serwera ArcGis (podkład umożliwi rysowanie, ale nie będzie osadzony w rysunku) 3. Przechwytujemy obraz (osadzamy w rysunku) 4. Możemy wyłączyć mapę (resztę podkładu) Przechwycony obraz będzie miał rozdzielczość "Optymalną", czyli taką jak ustaliliśmy przy przechwytywaniu, ale może mieć rozdzielczość "Bardzo dokładną" czyli maksymalną, jak w samym nie przechwyconym podkładzie:

Można i bez symetrii:

Oznaczanie warstwic wyświetla we właściwościach Wzniesienie, z dokładnością do 2 miejsc po przecinku, o ile drugim nie jest 0: Natomiast opisywanie warstwic zależy od ustawionej dokładności jednostek (_UNITS). Tu - białe dokładność do 4 miejsc, a żółte do 2 miejsc:

Sprawdzam w LT i klikając prawym przyciskiem myszy na warstwę, mogę ją dodać do istniejącego filtra:

Dzień dobry, Opis może sugerować wciśnięcie (trzymanie) klawisza SHIFT lub CTRL do zaznaczenia. Nie wiem czy tak jest w Autocad - w ZWCAD nie da się zaznaczyć przypadkiem , bo włączy się taka blokada: Może w Autocad da się dodać warstwy do filtra tak:

W razie czego - w ZWCAD 2026 _FIND pozwala na użycie symboli wieloznacznych:

Może wystarczy standardowe polecenie _FIND?

Jeżeli interfejs jest klasyczny, to trzeba taki zaznaczyć w lewym górnym oknie. Włączyć wyświetlanie na tak, a dokowanie po lewej (bo tam zaczynają się współrzędne dla ekranu, a nie wiadomo gdzie się kończą, jeśli była inna rozdzielczość lub więcej monitorów)

Proszę spróbować odzyskać przez CUI: Pokazałem dla interfejsu wstążkowego.

Może któreś z rozwiązań z tego wątku:

W ZWCAD można dodać drukarkę SVG a ten format, według mojej wiedzy da się zaimportować do Corela:

Jeżeli w rysunku ustawić zmienną VISRETAIN na 1, to następnym razem otworzy się ze zmienionymi właściwościami warstw w odnośniku. Można to zautomatyzować ładując i dodając do listy startowej przez _APPLOAD lispa w którym było by np. to: (setvar "VISRETAIN" 1) Zmiana VISRTETAIN na 0 zapisanie i ponowne otwarcie - załaduje oryginalne warstwy/

Jeśli zgodzić się na pewien kompromis, można użyć linii i tekstu, oraz polecenia MKLTYPE, jak tutaj:
