Może Pan przysłać taki zestaw do testów i ewentualnego zgłoszenia? Na pomoc@zwcad.pl

Dzień dobry, Dziękuję za informację, przekaże tematy do producenta.

Dzień dobry, Załadowałem - działa:

Dzień dobry, Okno, które Pani pokazała wygląda na jakąś pojedynczą branżową funkcjonalność. Polecenie FIELD (Pole Danych) pozwala zdefiniować wielokrotnie więcej zapytań niż tylko powierzchnia, ale i dla powierzchni jednostki można zdefiniować w dodatkowym formacie:

Dzień dobry, Zakładam, że powierzchnie nie są płaskie, więc nie da się ich przesunąć lub wyciągnąć. Po rozbiciu bryły można pozostawić podstawę by ponownie wyciągnąć, ale to będzie polilinia z łuków, więc dodawanie kolejnych punktów i zmiana promienia czy kąta łuku, to dosyć karkołomne. Najprościej narysować ponownie przekrój i wyciągnąć, co pewnie zajmie kilkanaście sekund. Pewnie w programie parametrycznym, jak ZW3D było by to do wyciągnięcia.

Dzień dobry, Może wystarczy zachować obwiednie przy kreskowaniu?

Szczegóły:

Wczoraj bodaj, miałem pytanie od użytkownika tego Forum o sprawny sposób narysowania siatki 100x100 i ponumerowanie punktów przecięcia (razem 10 000). Dzisiaj przyszedł mi do głowy pomysł z zastosowaniem kopiowania z szykiem i numeracji tekstu, więc tutaj zamieszczę odpowiedź dla zainteresowanego:

W ZWCAD można w prosty sposób edytować podstawowe właściwości kreskowania - skalę, kąt i początek, za pomocą podręcznego menu uchwytu:

Dzień dobry, Sądzę, że wystarczy gdy stworzy Pani kreskowanie niezespolone - będzie wówczas miało własne uchwyty (przy zespolonym są właśnie zespolone z obiektem)

Pojawiła się aktualizacja Windows, która może powodować problem z drukowaniem (w tym również z ZWCAD). Wg. Microsoft - poprawka KB4557957: Niektóre drukarki działają pomimo instalacji, inne drukarki nie działają, a nawet powodują crash aplikacji. Można do wydruku wybierać drukarkę działającą (jeżeli jest), a można też wycofać poprawkę: W przypadku wycofania warto się zastanowić na wstrzymaniem aktualizacji, by uchronić się przed powtórką: Powyższe powinno pomóc nie tylko przy drukowaniu z ZWCAD, a również przy innych aplikacjach.

Dla wyjaśnienia - bryły, od których odejmujemy, jak i bryły które odejmujemy, po wskazaniu zatwierdzamy Enterem (jako, że jednych i drugich może być więcej). Czyli tutaj: wskazujemy sześcian (Enter) i wskazujemy walec (Enter).

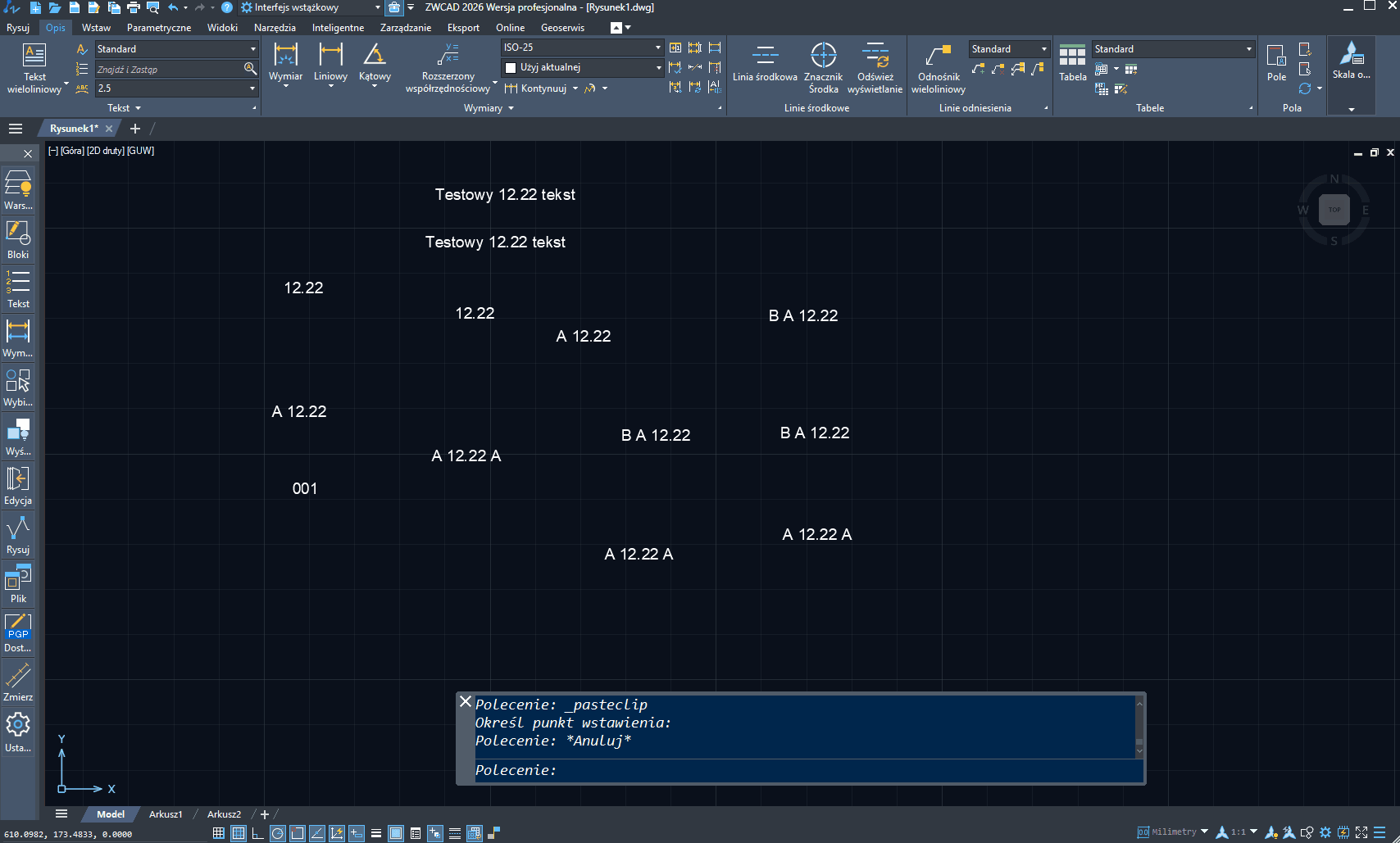

Jakimś rozwiązaniem, (pewnie lepszym niż FIND) jest: - _ATTOUT (eksport atrybutów do pliku txt) - wczytanie pliku txt do Excela, edycja kolumny z wartościami atrybutu, zapisanie (jako tekstowy ms_dos) - _ATTIN (import atrybutów z pliku tekstowego) A jeżeli to ma być zamiana na takie same (co sugeruje Pana przykład), to najprościej zaznaczyć dany blok (np. _.QSELECT) i zmienić wartości atrybutów w oknie Właściwości

Jeżeli przez "tutaj" ma Pan na myśli ZWCAD, czy ZW3D to oczywiście również można przenosić licencję: - zwracając ją na serwer i aktywując na nowym stanowisku (kod programowy) - wyciągając z portu USB jednego urządzenia i wpinając do usb innego komputera (klucz sprzętowy)

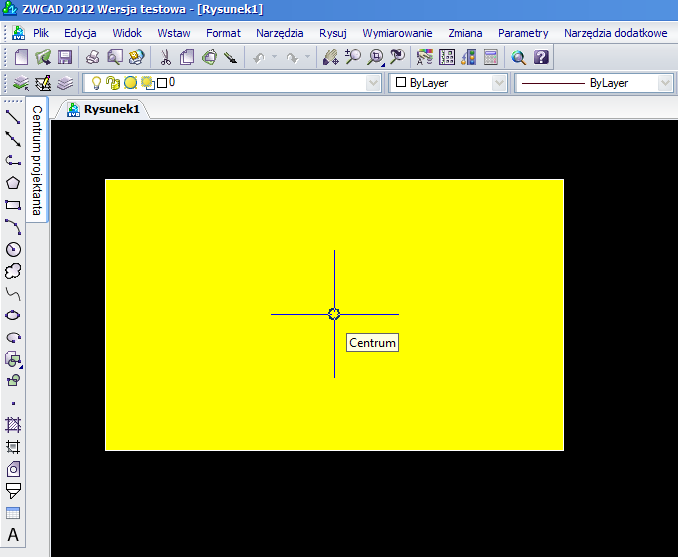

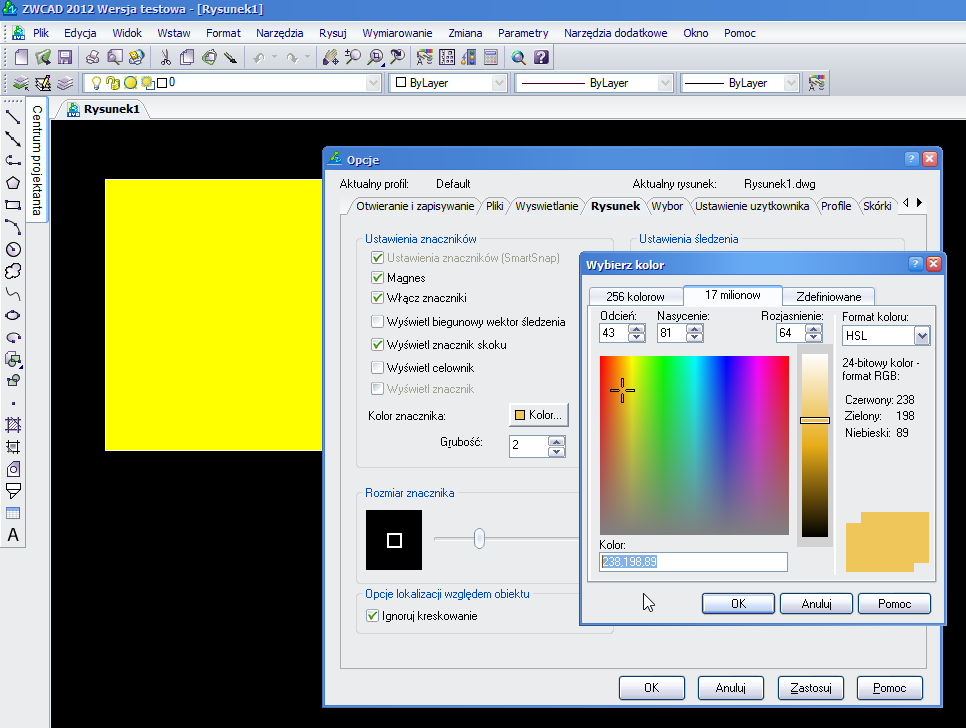

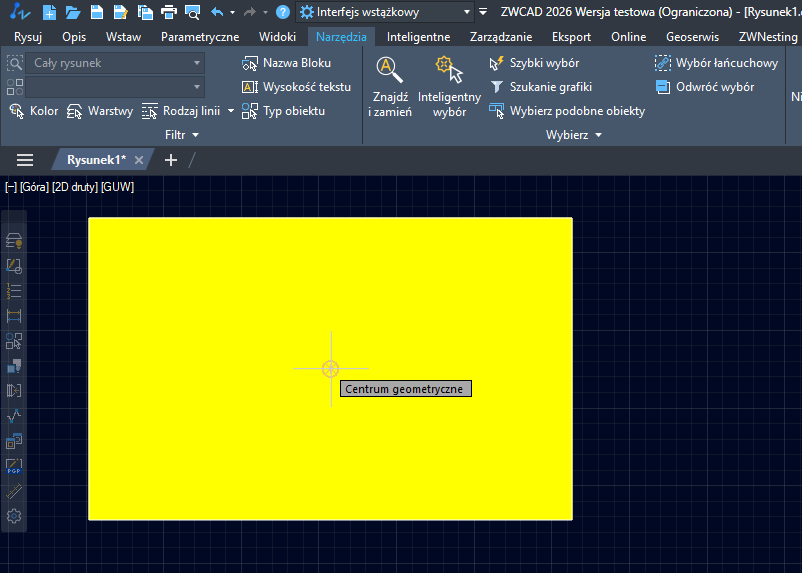

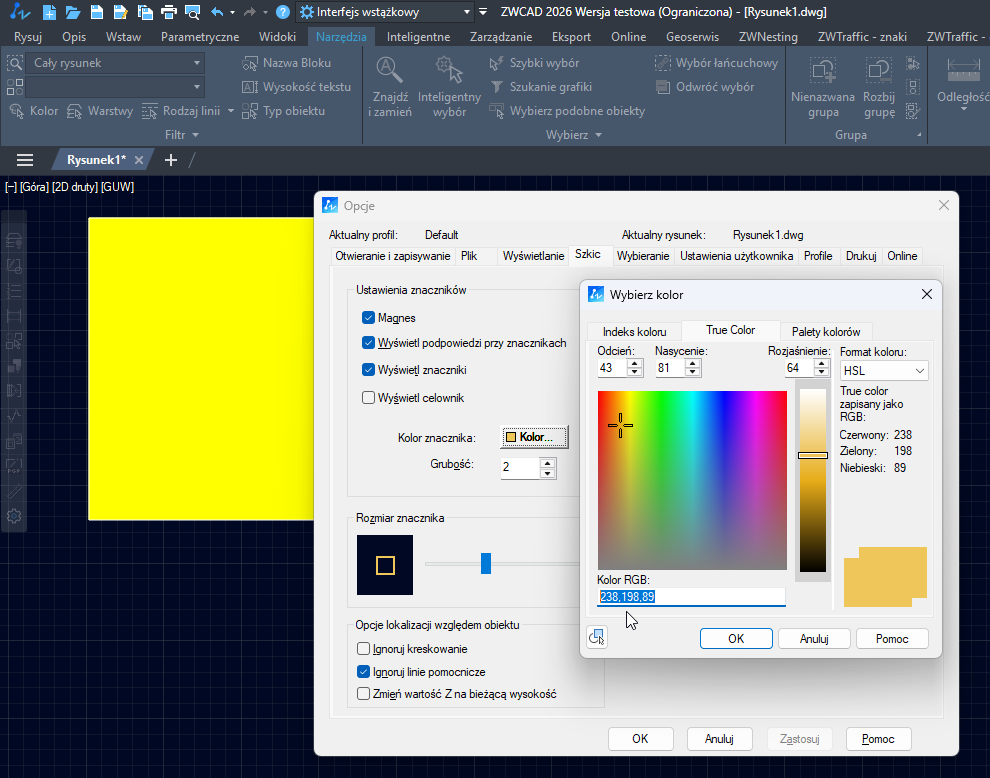

Często dział wsparcia dostaje pytania o dostosowanie interfejsu ZWCAD'a. Nie jest to trudne, choć wymaga pewnej chronologii i łatwiej to pokazać, niż wytłumaczyć przez telefon. Pokażę więc 3 typowe działania w CUI: - edycja interfejsu wstążkowego - dodanie skrótu klawiszowego - modyfikacja pasków narzędziowych w interfejsie klasycznym
