  1. Funkcja już działa. Chyba została naprawiona z ostatnią aktualizacją. Proszę sprawdzić.
  2. Niestety ustawienie HIGHLIGHT na 0 spowodowało też, że po zaznaczeniu linii, wymiarów, bloków, nie wyświetlają się one drobną przerywaną linią.
  3. Tak, to ta zmienna. Dziękuję 👍
  4. Czy jest zmienna, która pozwala ustawić zachowanie bitmapy po jej zaznaczeniu? Teraz, gdy zaznaczam bitmapę, znika wszystko, co jest na niej narysowane. Mimo, że bitmapa znajduje się na oddzielnej warstwie, a w porządku wyświetlania jest na spodzie.
  5. W ZWCAD 2012 ten problem nie występował. Można było włączyć cieniowanie (aby widzieć edytowaną bryłę solid) i rysować 2D, aby od razu (bez zmiany na druty 2D) stworzyć polilinię narzędziem obwiednia/granica. Stworzona polilinia była na wierzchu i można było np. utworzyć z niej solid poleceniem wyciągnij. W 2026 trzeba zmieniać wyświetlanie przy tworzeniu każdej obwiedni. Ominięciem problemu może być ustawienie wartość zmiennej selectioncycling na 2. Wtedy po kliknięciu nakładających się dwóch obiektów (np. linii i stworzonej polilinii) można wybrać właściwy element z listy.
  6. Czy możliwe jest ustawienie, aby po narysowaniu polilinii przy użyciu narzędzia obwiednia, znajdowała się ona na wierzchu, jeśli jest aktywny np. widok cieniowanie❓
  7. Czy znany jest w ZWCADzie 2026 problem z "Podglądem wydruku", który polega na tym, że po wybraniu tego polecenia, a następnie polecenia "Drukuj" z przycisku na górze okna podglądu lub z menu kontekstowego, drukowanie nie rozpoczyna się? Po wybraniu od razu "Drukuj" polecenie działa prawidłowo. Problem dotyczy drukarek i drukowania do PDF.

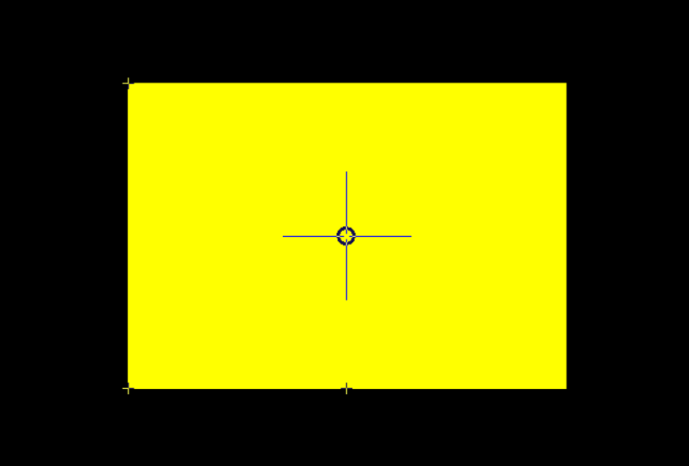

  8. Nie chodzi o wybór koloru znacznika, tylko o sposób w jaki się on zachowuje. W 2012 znacznik zmienia swój kolor, w zależności od tego, gdzie (na jakim kolorze) się znajduje, przez co zawsze jest czytelny. Widać to na poniższej grafice - znacznik ma dwa kolory. To samo dotyczy wskaźnika krzyżowego.

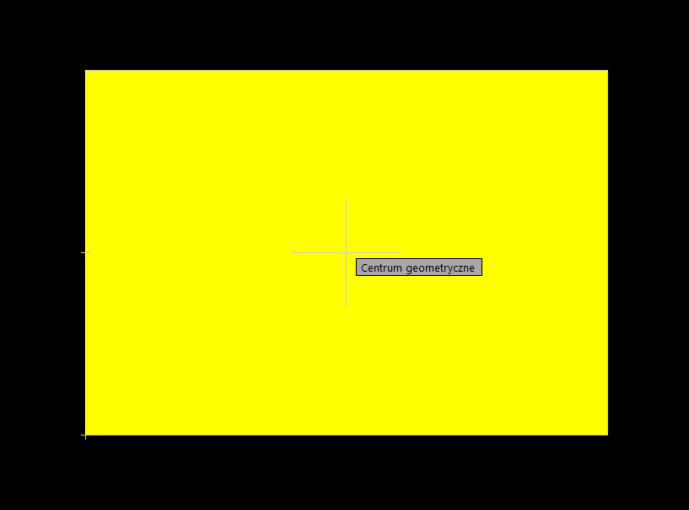

  9. W ZWCADzie 2012 znacznik (standardowo w kolorze żółtym) zmieniał swój kolor, gdy znajdował się nad jakimś obiektem w tym samym kolorze. W ZWCADzie 2026 nie zmienia koloru i jest niewidoczny. Czy jest dostępne ustawienie rozwiązujące ten problem?
  10. Dziękuję, o taką metodę chodziło
  11. Przesunięcie początku układu współrzędnych działa wg powyższego sposobu. Jednak chodzi mi o nadanie konkretnemu punktowi współrzędnych innych niż X=0, Y=0. Mam na mapie punkt i opis przy nim X=335029, Y=510290. Jednak po użyciu narzędzia do wymiarowania współrzędne pojawiają się inne wartości.
  12. Czy jest możliwa zmiana (przesunięcie) układu współrzędnych, jeśli na rysunku-mapie jest podany punkt o określonych współrzędnych (X, Y), a globalny układ współrzędnych nie jest z tą wartością skorelowany?
  13. Przedstawiona powyżej była to jedynie przykład 🙂 Temat dotyczy skomplikowanych brył, więc ich rozbijanie i edycja faktycznie byłoby zadaniem karkołomnym. Wpadająca kulka do ośrodka typu "zaprawa gipsowa" zostawiłaby "teoretyczny ślad" jak na załączonym modelu (pokazano połowę przekroju). Łatwo sobie wyobrazić kształt "śladu" w przypadku kuli - co innego w przypadku złożonych brył 🤕
  14. Czy jest jakiś sposób na wyciąganie całej bryły? Tak aby z widocznej bryły po lewej (gotowego już elementu solid) uzyskać bryłę po prawej.
  15. Tak działa to w programie DraftSight. I jest to chyba standardowe ustawienie działania w tym programie.
