Czy jest jakaś funkcja lub lisp który pozwoli zestawić listę layoutów?

[czarnula_100]

Czy jest jakaś funkcja już istniejąca lub lisp który pozwoli zestawić listę layoutów, automatycznie, chodzi o  stworzenie listy rysunków np do późniejszego opisu ?

[kojacek]

2 godziny temu, czarnula_100 napisał:

Czy jest jakaś funkcja już istniejąca lub lisp który pozwoli zestawić listę layoutów, automatycznie, chodzi o  stworzenie listy rysunków np do późniejszego opisu ?

Co rozumiesz przez "zestawić listę layoutów"? Jeśli chodzi o same nazwy layoutów, funkcja AutoLISP o nazwie layoutlist załatwia sprawę. Przykładowo:

(layoutlist) -> ("PIETRO 1-4" "PRZEKROJE")


[czarnula_100]

a gdzie znajdę tą funkcję (lispa)

[kojacek]

8 godzin temu, czarnula_100 napisał:

a gdzie znajdę tą funkcję (lispa)

w linii poleceń wpisz.

[czarnula_100]

11 godzin temu, kojacek napisał:

funkcja AutoLISP o nazwie layoutlist

[pawmal]

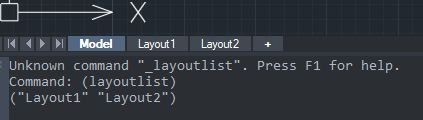

Proszę wraz z nawiasem wpisać

(layoutlist)

[dmatusz3]

[Marek-M]

Chyba jeszcze podkreślnik przed komendą może pomóc:

_layoutlist

Edytowane 19 Grudnia 2025 przez Marek-M

[Martin_S]

A jest taka możliwość by zrobić zestawienie rysunków (layotów) do pliku tekstowego ze zmiennymi z tabelki rysunkowej w stylu:

TYTUŁ RYSUNKU SKALA ..... NR RYSUNKU
NP.
RZUT FUNDAMENTÓW 1:50 ............. K-01

[kojacek]

8 godzin temu, Martin_S napisał:

A jest taka możliwość by zrobić zestawienie rysunków (layotów) do pliku tekstowego ze zmiennymi z tabelki rysunkowej w stylu:

TYTUŁ RYSUNKU SKALA ..... NR RYSUNKU
NP.
RZUT FUNDAMENTÓW 1:50 ............. K-01

Można szybko napisać krótkiego Lisp-a. Na przykład wykorzystując bibliotekę CADPL-Pack-v1.lsp (https://kojacek.wordpress.com/2015/11/04/cadpl-pack/).
Funkcją cd:BLK_GetAtts zbierzesz wartości atrybutów bloku (dla każdego layout-u), następnie w dowolny sposób przeformatować listę tak jak potrzeba, i w końcu funkcją cd:SYS_WriteFile możesz zapisać wynik w pliku tekstowym. Zwykle takie rozwiązania są bardziej indywidulane (zależą od nazwy bloków, tagów atrybutów, kolejności wartości itp.) niż uniwersalne.

Edytowane 22 Grudnia 2025 przez kojacek

[czarnula_100]

W dniu 18.12.2025 o 09:30, pawmal napisał:

Proszę wraz z nawiasem wpisać

(layoutlist)

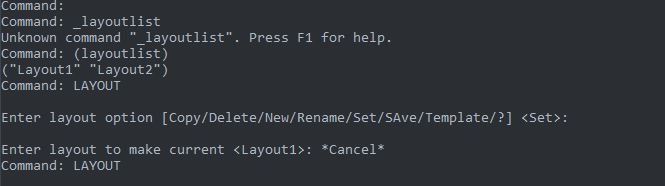

nie ma takiej komendy, pracuję na wersji ENG wiec opcja z podkreślnikiem też nie powinna być konieczna,  a też jej nie ma

Reasumując poradziłam sobie, poratowałam się lispem z neta

wiem, że są tu "wytrawni gracze" ale może takiemu laikowi jak ja się przyda😀



(defun c:ZESTLAY (/ doc lays laylist i pt rows cols rowh colw tab)

  (vl-load-com)

  (setq doc (vla-get-ActiveDocument (vlax-get-acad-object)))
  (setq lays (vla-get-Layouts doc))
  (setq laylist '())

  ;; zbierz layouty (bez Model)
  (vlax-for lay lays
    (if (/= (strcase (vla-get-Name lay)) "MODEL")
      (setq laylist (append laylist (list (vla-get-Name lay))))
    )
  )

  ;; punkt wstawienia tabeli
  (setq pt (getpoint "\nWskaż punkt wstawienia tabeli: "))

  (setq rows (+ 1 (length laylist))) ; nagłówek + layouty
  (setq cols 2)
  (setq rowh 8.0)
  (setq colw '(15.0 80.0))

  ;; utwórz tabelę
  (setq tab
    (vla-AddTable
      (vla-get-ModelSpace doc)
      (vlax-3d-point pt)
      rows
      cols
      rowh
      (car colw)
    )
  )

  ;; ustaw szerokości kolumn
  (vla-SetColumnWidth tab 0 (nth 0 colw))
  (vla-SetColumnWidth tab 1 (nth 1 colw))

  ;; nagłówki
  (vla-SetText tab 0 0 "Nr")
  (vla-SetText tab 0 1 "Nazwa rysunku")

  ;; wypełnij tabelę
  (setq i 1)
  (foreach name laylist
    (vla-SetText tab i 0 (itoa i))
    (vla-SetText tab i 1 name)
    (setq i (1+ i))
  )

  (princ "\nZestawienie layoutów utworzone.")
  (princ)
)



[kojacek]

Dla ścisłości. Całą poniższą zabawę:

(setq laylist '())

  ;; zbierz layouty (bez Model)
  (vlax-for lay lays
    (if (/= (strcase (vla-get-Name lay)) "MODEL")
      (setq laylist (append laylist (list (vla-get-Name lay))))
    )
  )

załatwia przecież samo:

(layoutlist)

o czem przecież mowa od samego początku jest...

[czarnula_100]

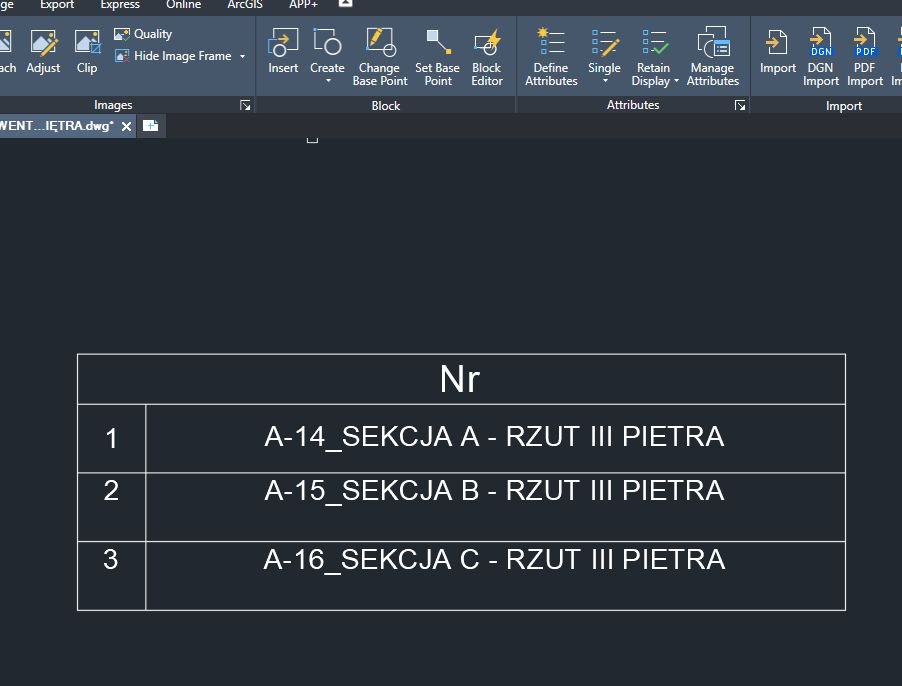

a czy mogłabym otrzymać z tej funkcji taką formę jak na zdjęciu poniżej czyli tabelę a nie jak opisy w wierszu command, bo coś mi nie wychodzi , może coś żle robię

[czarnula_100]

najlepiej jeszcze jak by się dało oddzielić  nr rysunku czyli np A-16 od dalszej nazwy typu SEKCJA C- RZUT III PIĘTRA, ( nazwy layouta nie chcę zmieniać bo to znowu mi się przydaje do póżniejszego "drukowania do pdf" funkcją PUBLISH

[czarnula_100]

wiem, że to może głupie ale gdyby tak... nazwa layoutu mogła być  blokiem z atrybutami wtedy przez dataextraction można by było "wyciągnąć" potrzebne atrybuty i wyeksportować do plików zewnętrznych, takie jak nr rys, nazwę , skalę, etc

[ktomaszewski]

Godzinę temu, czarnula_100 napisał:

najlepiej jeszcze jak by się dało oddzielić  nr rysunku czyli np A-16 od dalszej nazwy typu SEKCJA C- RZUT III PIĘTRA, ( nazwy layouta nie chcę zmieniać bo to znowu mi się przydaje do póżniejszego "drukowania do pdf" funkcją PUBLISH

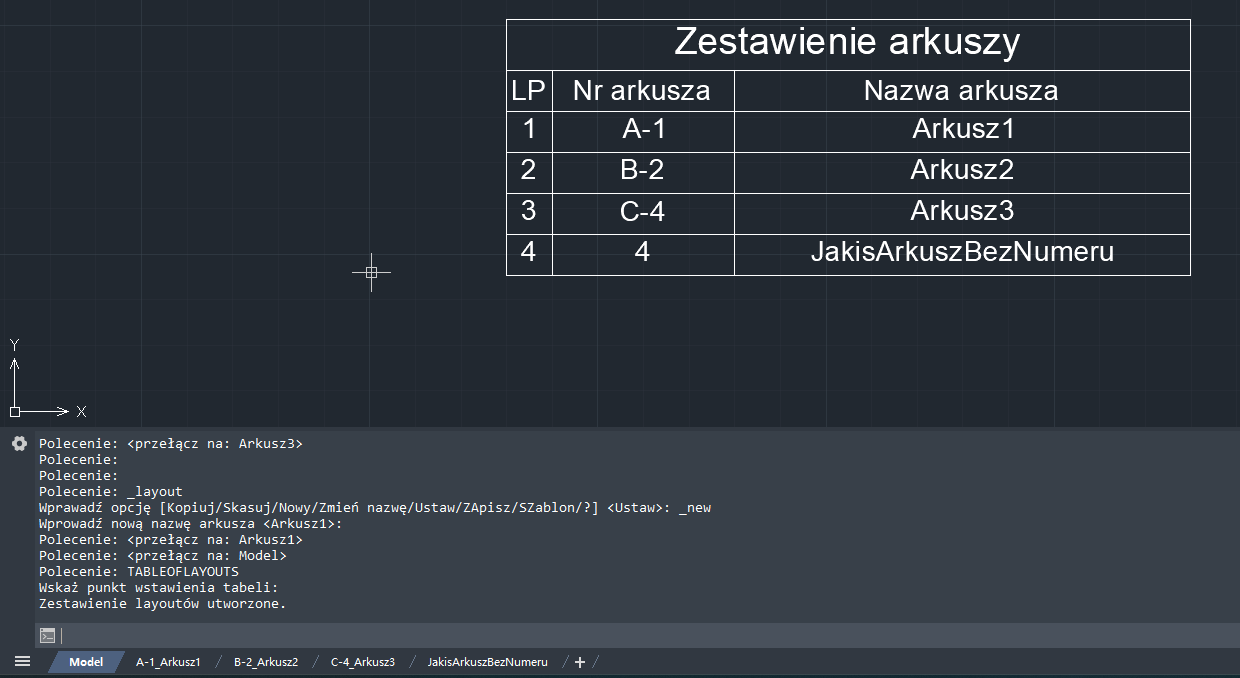

To ja proponuję taki prosty skrypt. Działa tak, że oddziela człon sprzed "_" i wpisuje do komórki Nr arkusza a resztę do nazwy. Jak "_" nie znajdzie to wpisuje po prostu aktualne LP. Tabela będzie wyglądać jak na screenie

TableOfLayouts.zelx

[RobS]

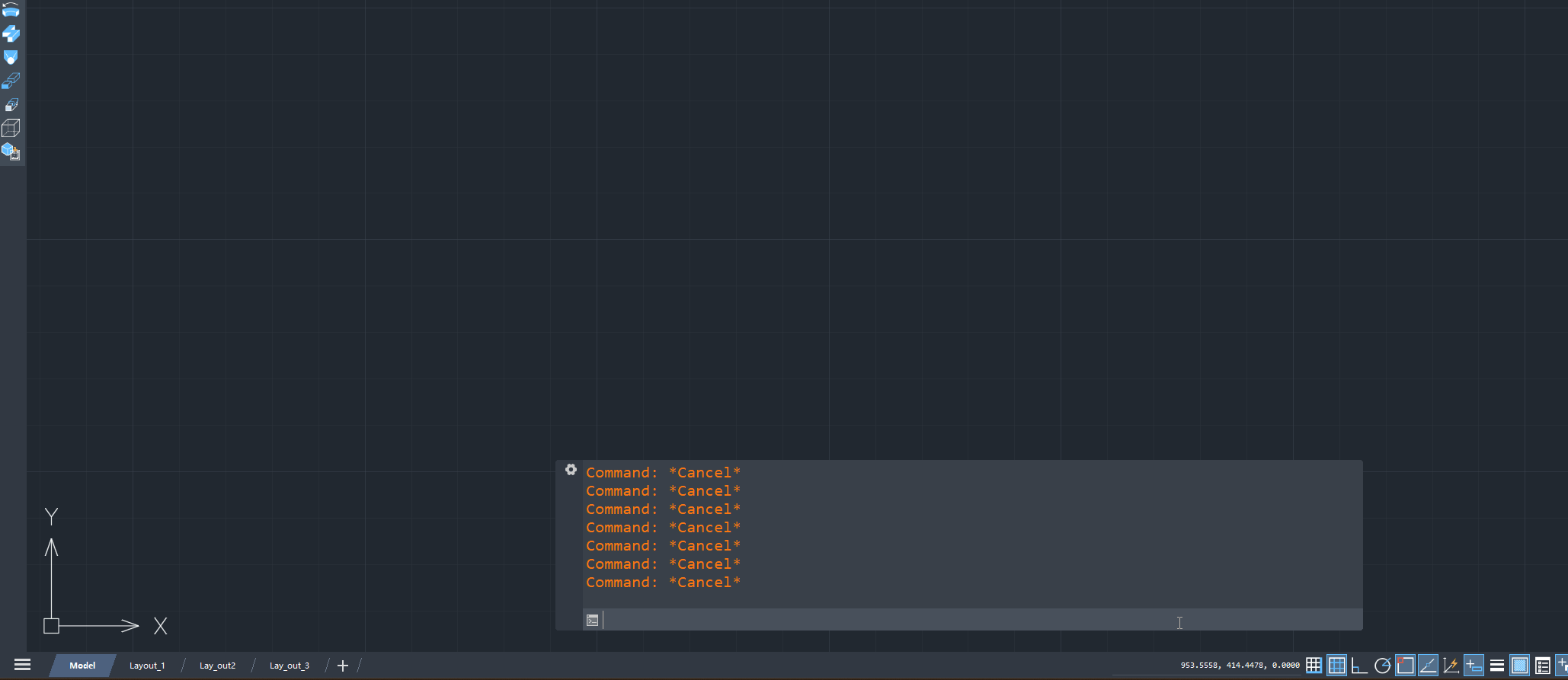

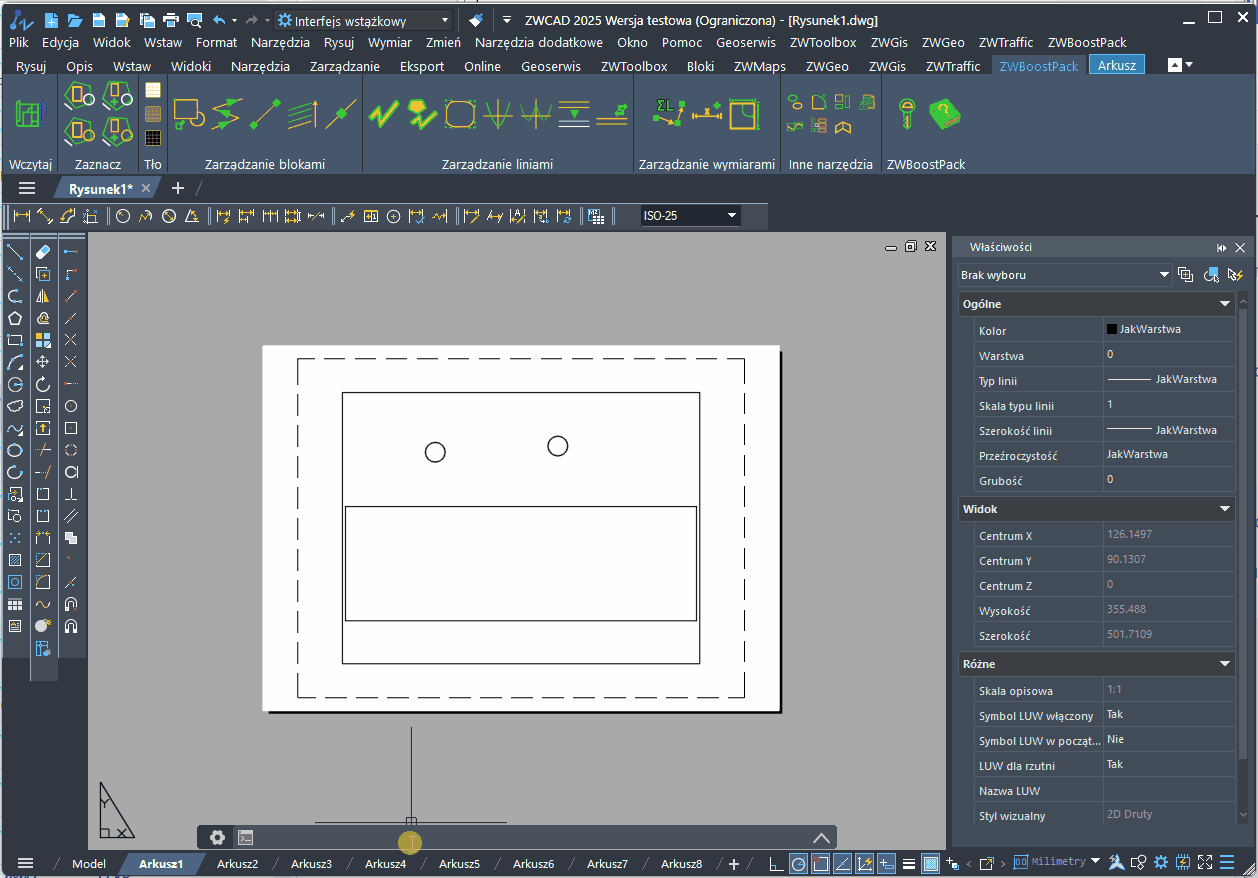

Do wyboru do koloru, ja zrobiłem dla Ciebie skrypt  ListaArkuszy.lsp

Nazwy arkuszy są formatowane, znak "_" zmieniany jest na spację.

Narzędzie wywołaj poleceniem ListaArkuszy

[czarnula_100]

6 minut temu, ktomaszewski napisał:

To ja proponuję taki prosty skrypt. Działa tak, że oddziela człon sprzed "_" i wpisuje do komórki Nr arkusza a resztę do nazwy. Jak "_" nie znajdzie to wpisuje po prostu aktualne LP. Tabela będzie wyglądać jak na screenie

TableOfLayouts.zelx 1.03 kB · 0 pobrań

o to mi chodziło od początku, BARDZO DZIĘKUJĘ , przyspieszy to robotę

[czarnula_100]

Najbliżej mi do rozwiązania  Pana  ktomaszewski, nie mniej wszystkim Państwu dziękuję za pomoc !
