Nadanie warstwom koloru z obiektów

[Jarek]

Dzień dobry. (zwcad 2018 profesionalny)

Szukam szybkiego sposobu o ile to jest możliwe do wykonania, nadania warstwom kolorów z rysunku. Często dostaję podkłady mapowe od geodetów gdzie wszystkie warstwy w menadżerze warstw mają kolor czarny a w rysunku są kolory właściwe. Dotyczy to również rodzajów linii. Wiem, że można to zrobić ręcznie ale może istnieje jakiś łatwiejszy sposób

[dmatusz3]

Witam,

a jeśli na jednej warstwie będą obiekty w różnych kolorach?

[Jarek]

Chodzi o mapy zasadnicze. Podejrzewam, że kolory są prawidłowe. Każda instalacja ma swój przypisany kolor.

[dmatusz3]

Proszę o podesłanie w wiadomości prywatnej przykładowej mapy, albo jej części.

Spróbujemy opracować taki skrypt, który automatycznie zmieni kolor warstwy na podstawie koloru obiektu.

[Jarek]

Dziękuję za pomoc ale nie chcę robić aż tyle zamieszania.

Myślałem, że może zwcad posiada taką funkcję. Po prostu będę to nadal robił ręcznie.

[dmatusz3]

Przygotowaliśmy skrypt do przypisywania cech obiektów do warstw.

Skrypt kopiuje cechy takie jak:

• kolor,
• styl linii,
• szerokość linii.

Po wczytaniu skryptu dostępne będzie polecenie SETLAYERASOBJECT



Skrypt do pobrania SetLayerAsObject.zelx



[Jarek]

Super. Na pewno będzie przydatny.

Dzięki.

[alf]

potwierdzam ogromną przydatność tego skryptu, rysowanie kolorem map, a nie "bylayer"..  to istna zmora geodetów....choć zwrócę uwagę, że czasem na tej samej warstwie mapy są narysowane elementy różnym stylem np rózną grubością, jak skrypt się wtedy zachowa?

Edytowane 12 Maja 2020 przez alf

[dmatusz3]

Skrypt bierze pod uwagę pierwszy element z danej warstwy i na tej podstawie ustala właściwości warstwy.



[Jarek]

Tak przy okazji. Mam pytanie dotyczące np bloków. Są one brane pod uwagę w działaniu skryptu?

[dmatusz3]

Bloki nie są brane pod uwagę, tylko zwykłe obiekty rysunkowe np. linie, polilinie, łuki itp.

[TomekS]

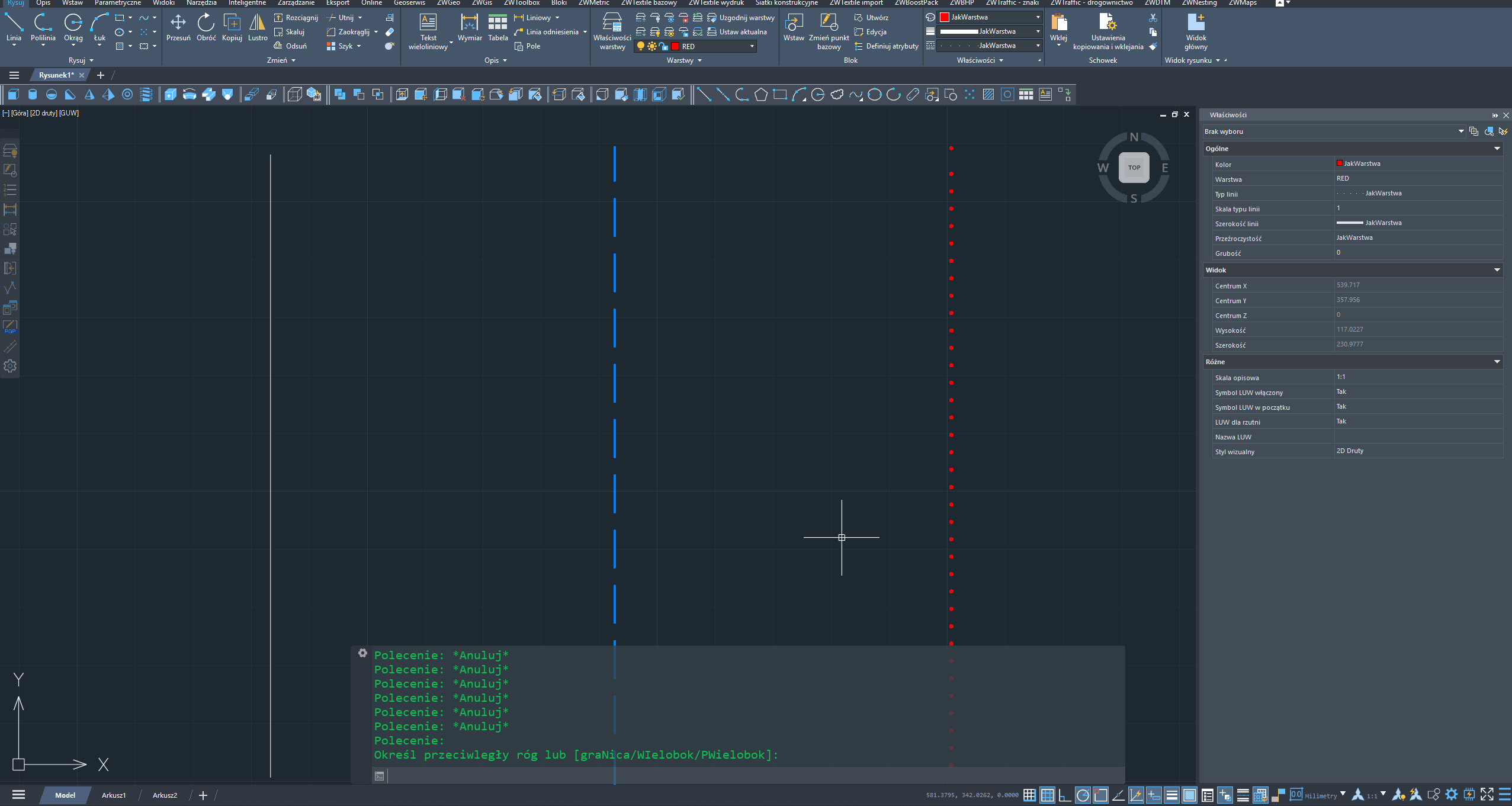

Czy jest może skrypt odwrotny? Czyli przypisywanie koloru warstwy na stałe do obiektu? Przydatne podczas eksportu scalonych rysunków do formatów na jednej warstwie.

[dmatusz3]

Myślę, że jest to do zrobienia, ale poproszę o więcej szczegółów, np. kawałek rysunku przed i po takiej zmianie.

Przed zmianą mamy warstwy z przypisanymi właściwościami, następnie zmieniamy właściwości obiektów na te z warstwy i przenosimy na jedną warstwę?

[TomekS]

Tak. Właśnie o to chodzi. Może już nie koniecznie z przeniesieniem na jedną warstwę bo to można łatwo zrobić przez zaznaczenie wszystkich obiektów i zmianę warstwy (w ten sposób można też posortować obiekty na inny zestaw warstw), ale głównie o to przypisanie koloru czy grubości linii na te z warstwy.
