Dlok dynamiczny - "dwukierunkowy"

[Sami_1]

Czy da się w ZWCad zrobić blok dynamiczny, który będzie zmieniał jednocześnie dwie wartości? Np. mam pręt zagięty pod kątem prostym w L.

Stała długość pręta. Zmieniając wysokość zmienia się długość zagięcia ale długość całkowita pozostaje fix.

Edited April 13 by Sami_1

[kojacek]

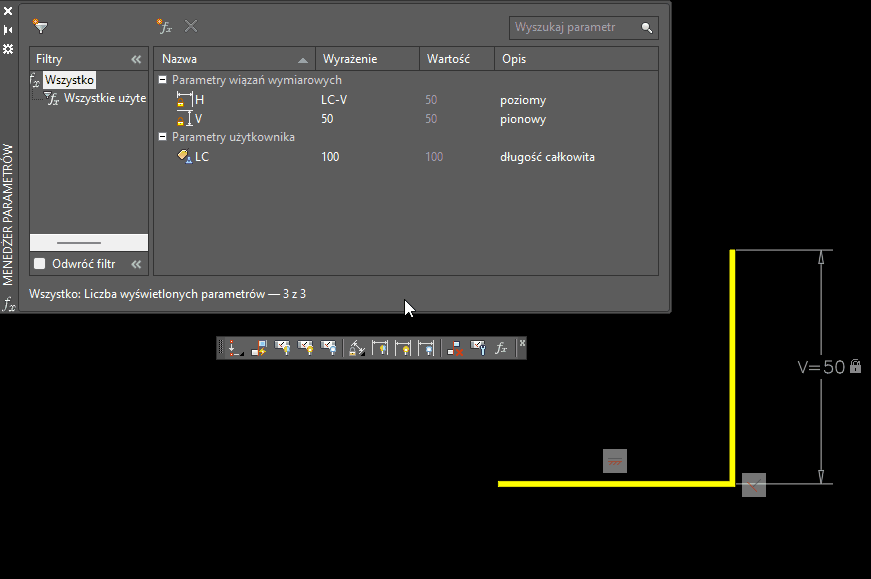

Nie jako blok dynamiczny - tylko wiązania parametryczne i nie w ZWCad tylko w AutoCAD. Wygląda to tak. Dwuelementowa Polilinia z więzami geometrycznymi (prostopadłość i poziomość), oraz więzami wymiarowymi. Segment poziomy = różnica długości całkowitej (to wyrażenie - parametr użytkownika i jest do ustawienia, traktowane jako stała) i segmentu pionowego. Jego zmienna zadana długość, powoduje zmianę długości segmentu poziomego, zgodnie z wyrażeniem. Poniżej działanie tegoż:



Edited April 13 by kojacek

[dmatusz3]

Wiązania parametryczne zostały dodane w ZWCAD 2026 PRO i MFG.

W ZWCAD Professional to będzie wyglądało w taki sposób:



A to sam plik dwg z blokiem użytym na powyższym filmie Rysunek-z-blokiem-z-parametrami.dwg



[Sami_1]

5 godzin temu, dmatusz3 napisał:

Wiązania parametryczne zostały dodane w ZWCAD 2026 PRO i MFG.

W ZWCAD Professional to będzie wyglądało w taki sposób:



A to sam plik dwg z blokiem użytym na powyższym filmie Rysunek-z-blokiem-z-parametrami.dwg



Dziękuję!

[Sami_1]

Czy jest jakieś menu (wstążka/pasek) z tymi parametrami "do włączenia"? U mnie jedyne co jest to menu "Parametryczne" ale tam niewiele jest...

Na stronie ZWCad jest jakiś tutorial ale do wersji 2012 z uwagą, że już tego nie ma

Szczerze mówiąc, to mam problem żeby powtórzyć to co na filmach powyżej...

Założyłem jakieś wiązania ale nijak to nie działa 😞

Filmy na youtubie też nie zachęcają

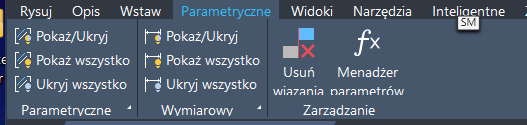

Mój pasek wygląda tak:

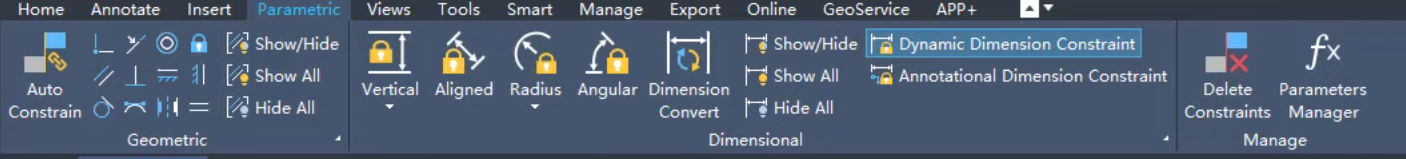

a na filmach tak:

Edited April 14 by Sami_1

[dmatusz3]

Tworzenie więzów geometrycznych i wymiarowych dostępne jest tylko w wersji ZWCAD 2026 Professional lub MFG.

W wersji Standard możemy używać tak stworzonych rysunków.

Z chęcią podeślę Panu kod czasowy do wersji Professional, proszę o informacje w wiadomości prywatnej.

[Sami_1]

Godzinę temu, dmatusz3 napisał:

Tworzenie więzów geometrycznych i wymiarowych dostępne jest tylko w wersji ZWCAD 2026 Professional lub MFG.

W wersji Standard możemy używać tak stworzonych rysunków.

Z chęcią podeślę Panu kod czasowy do wersji Professional, proszę o informacje w wiadomości prywatnej.

Posiadam 2026 Profesional. "Z ręki" mogę dodać więzy (komendą). Tylko pasek poleceń i wstążka jest jakiś taki pusty... Nie ma wszystkich opcji.

[pawmal]

Witam,
Sądzę, że w tym przypadku jest potrzebny reset profilu do ustawień fabrycznych. Być może coś było importowane ze starszej wersji i dlatego pasek jest niepełny.
