Rysowanie linii równoległych pod kątem

[dmatusz3]

Mała zagadka.

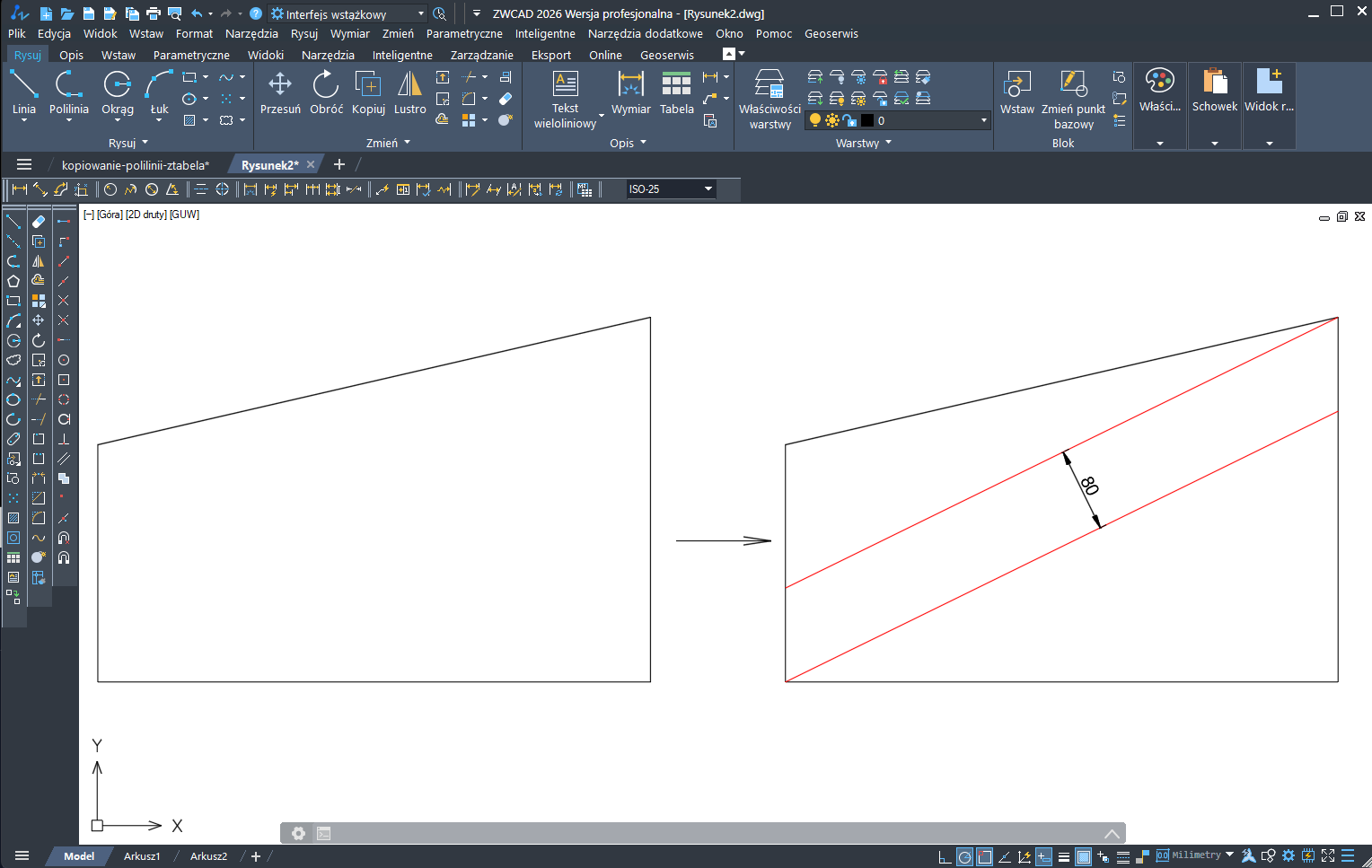

Trzeba narysować dwie linie równoległe pod kątem w zadanej odległości.

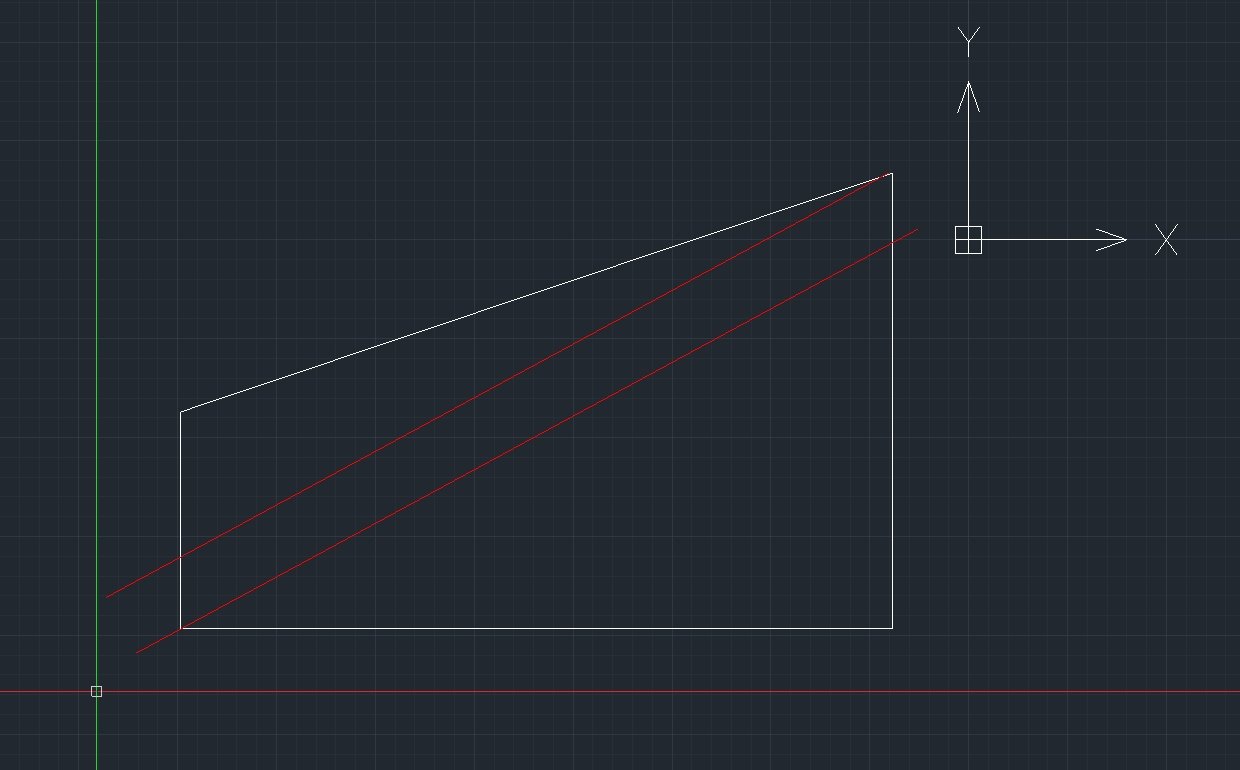

Linie trzeba wpasować w profil (po lewej stronie). Po prawej stronie narysowałem poprawnie narysowane linie równoległe.

Jeden koniec każdej linii musi się dokładnie przecinać w narożniku profila.



[kojacek]

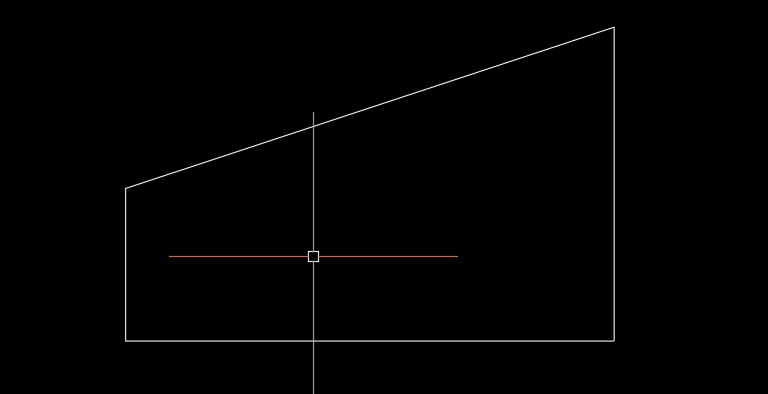

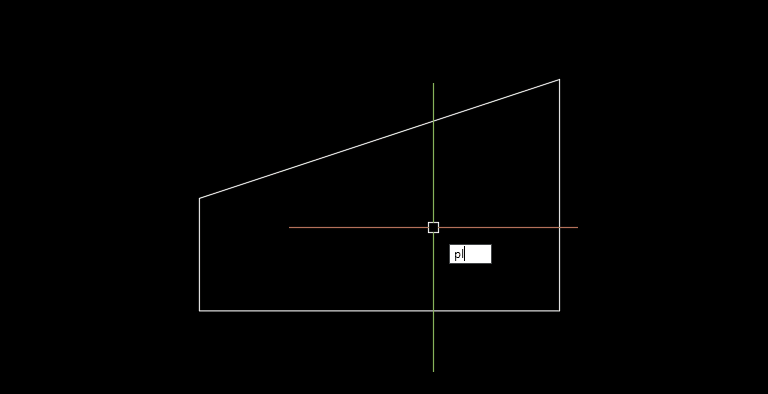

pline-offset-align-trim

[dmatusz3]

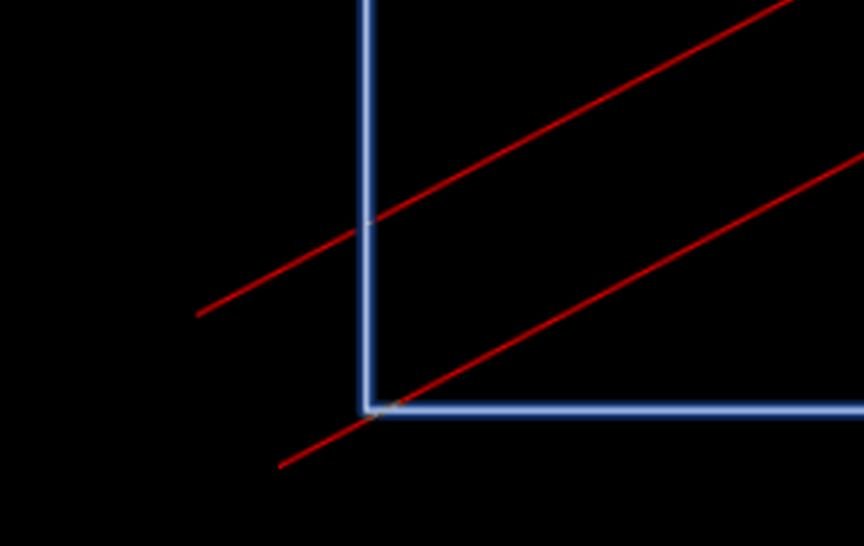

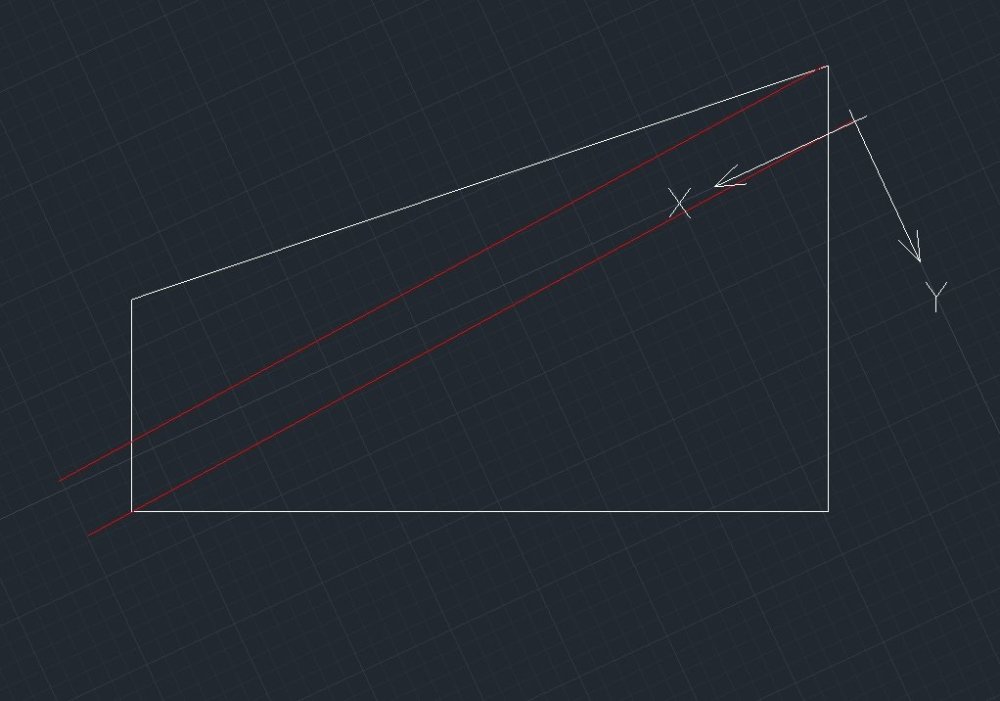

Aha, tylko mam wrażenie, że koniec dolnej czerwonej linii nie leży w narożniku profilu.



[Martin_S]

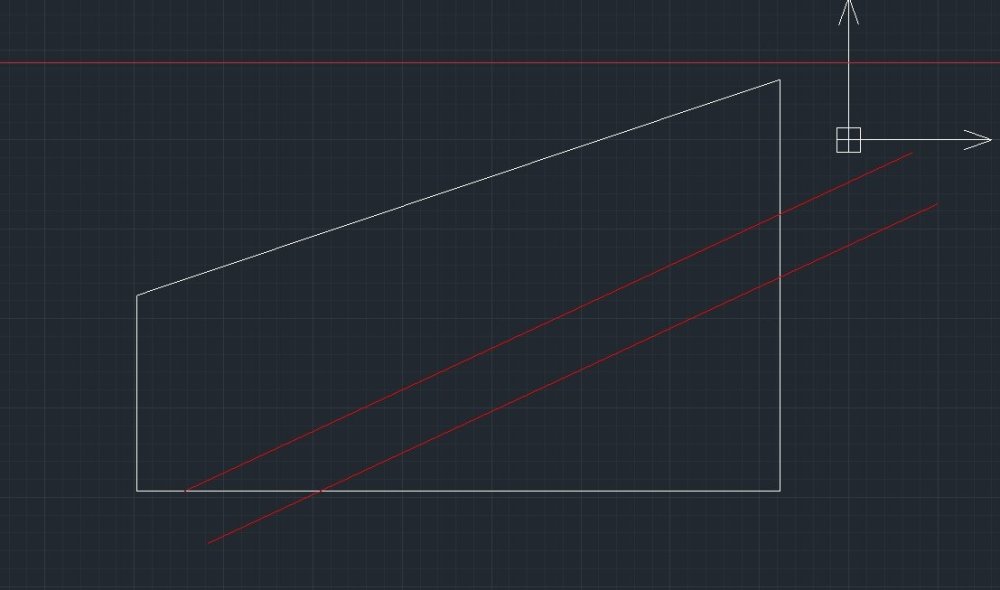

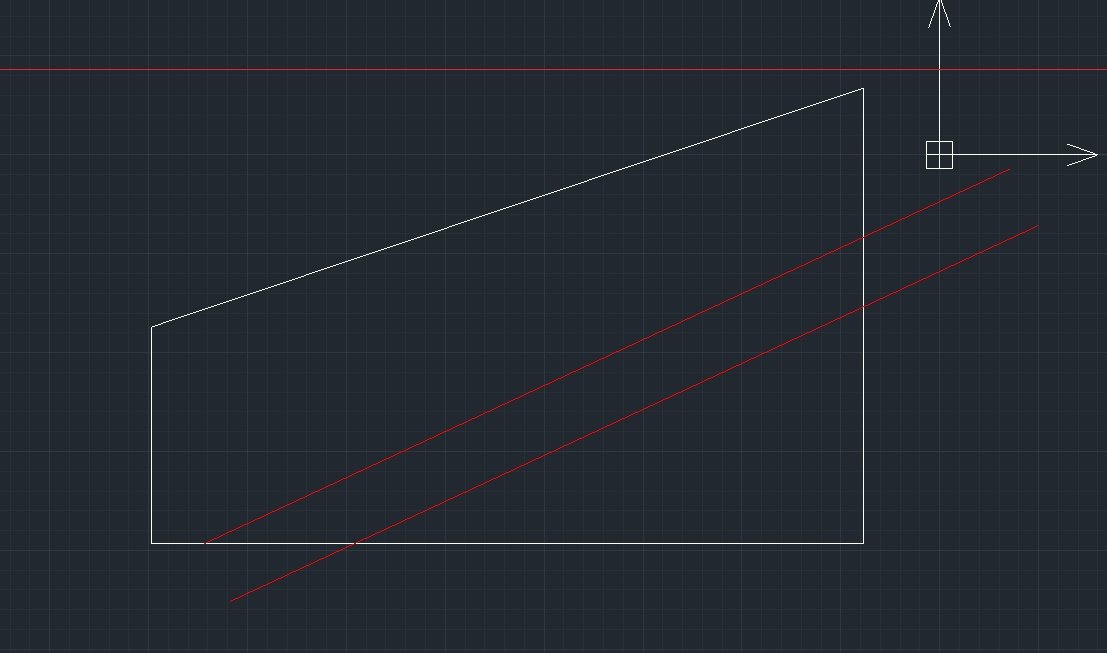

krok1

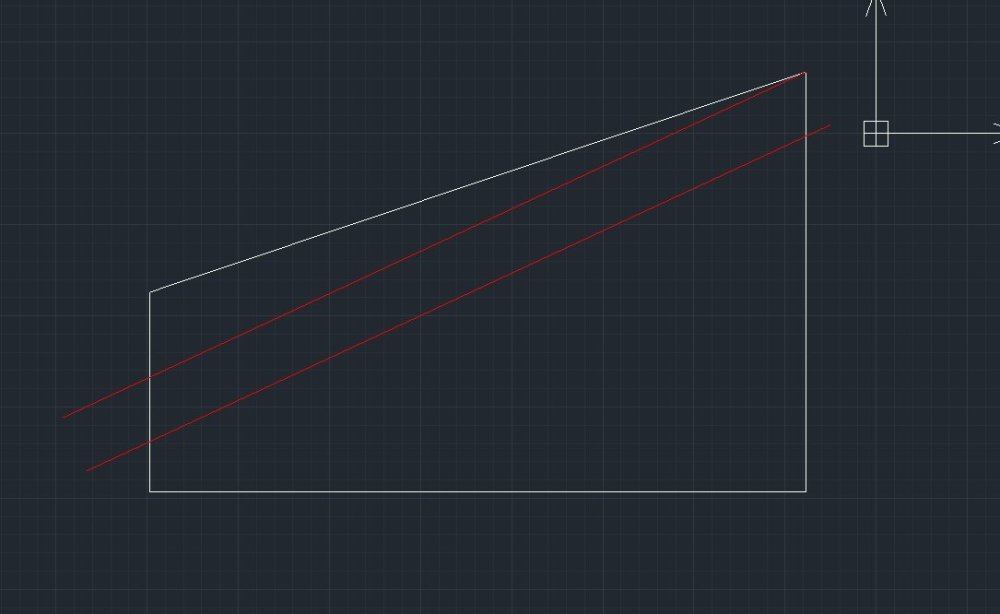

2 polilinie odsunięte

2

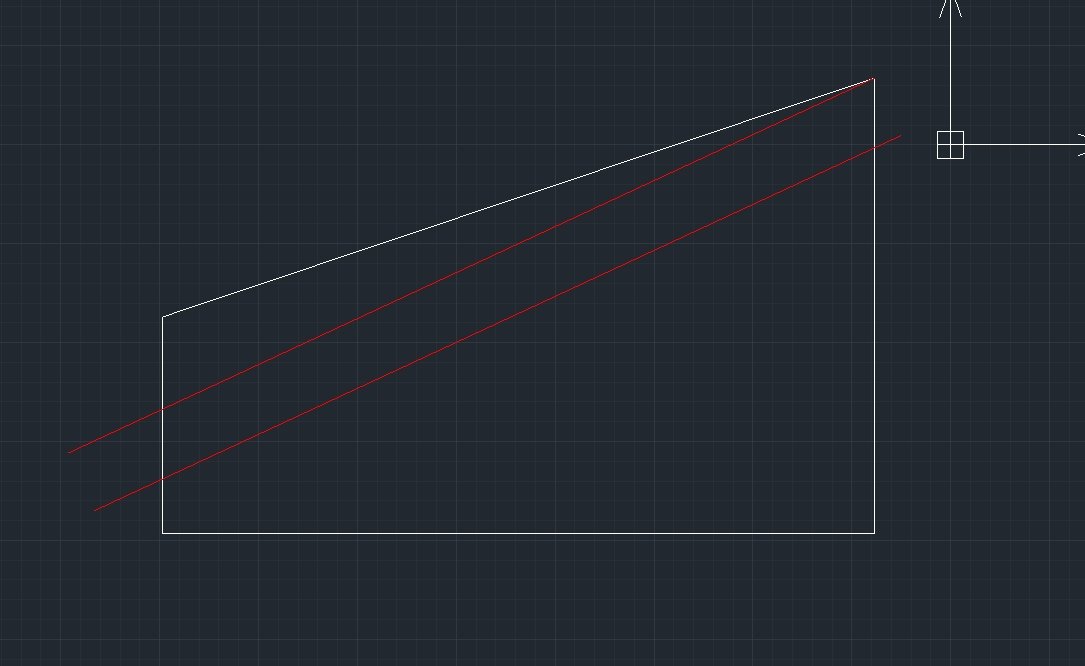

przesuecie polilinii tak ze gorna przechodzi przez naroznik

3

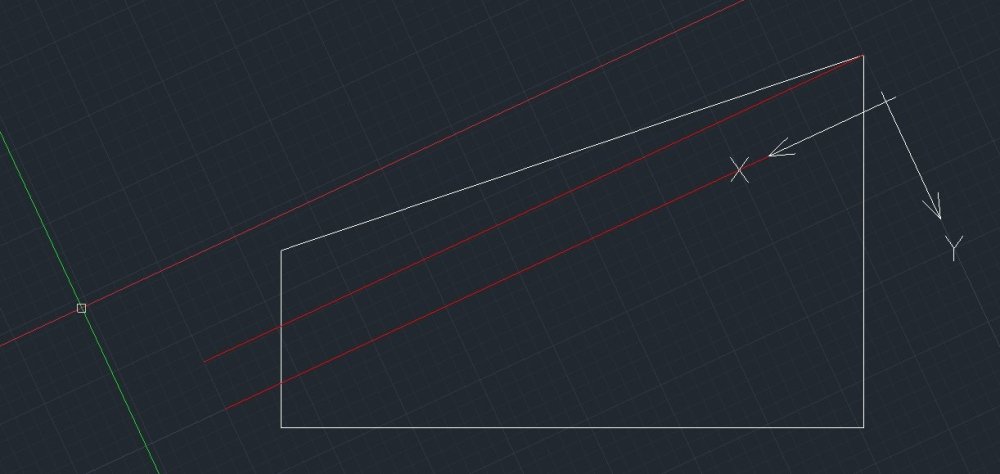

lokalny układ wspolrzednych (ucs object)

4

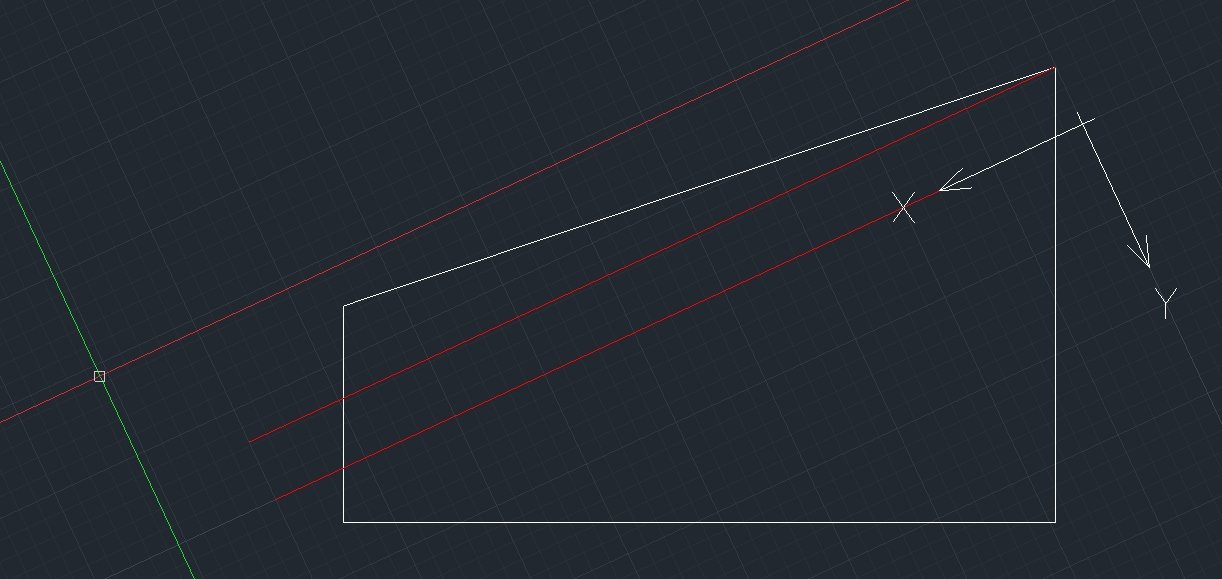

obrot 2 polilinii wzgledem punktu wspolnego dolnej linii z trapezem

5

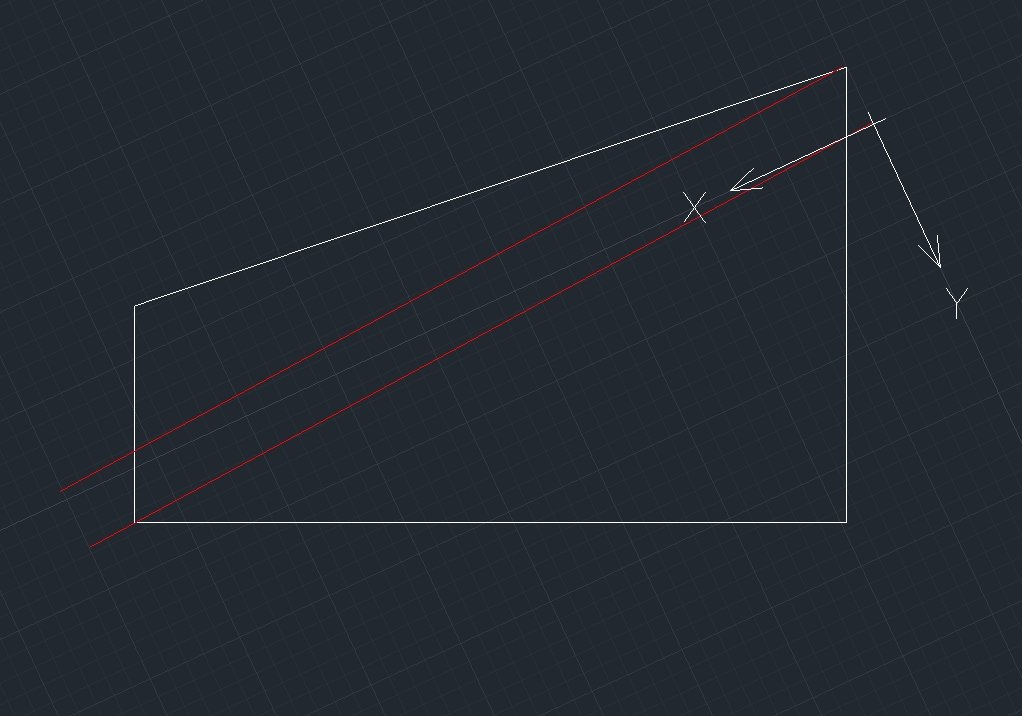

gotowe, powrot do globalnego ucs

dwg

test2.dwg



Edited October 16, 2025 by Martin_S

[kojacek]

1 godzinę temu, dmatusz3 napisał:

Aha, tylko mam wrażenie, że koniec dolnej czerwonej linii nie leży w narożniku profilu.





f*ck...tycznie. inny sposób

[dmatusz3]

Z pozoru proste zadanie, a trzeba się trochę namęczyć.

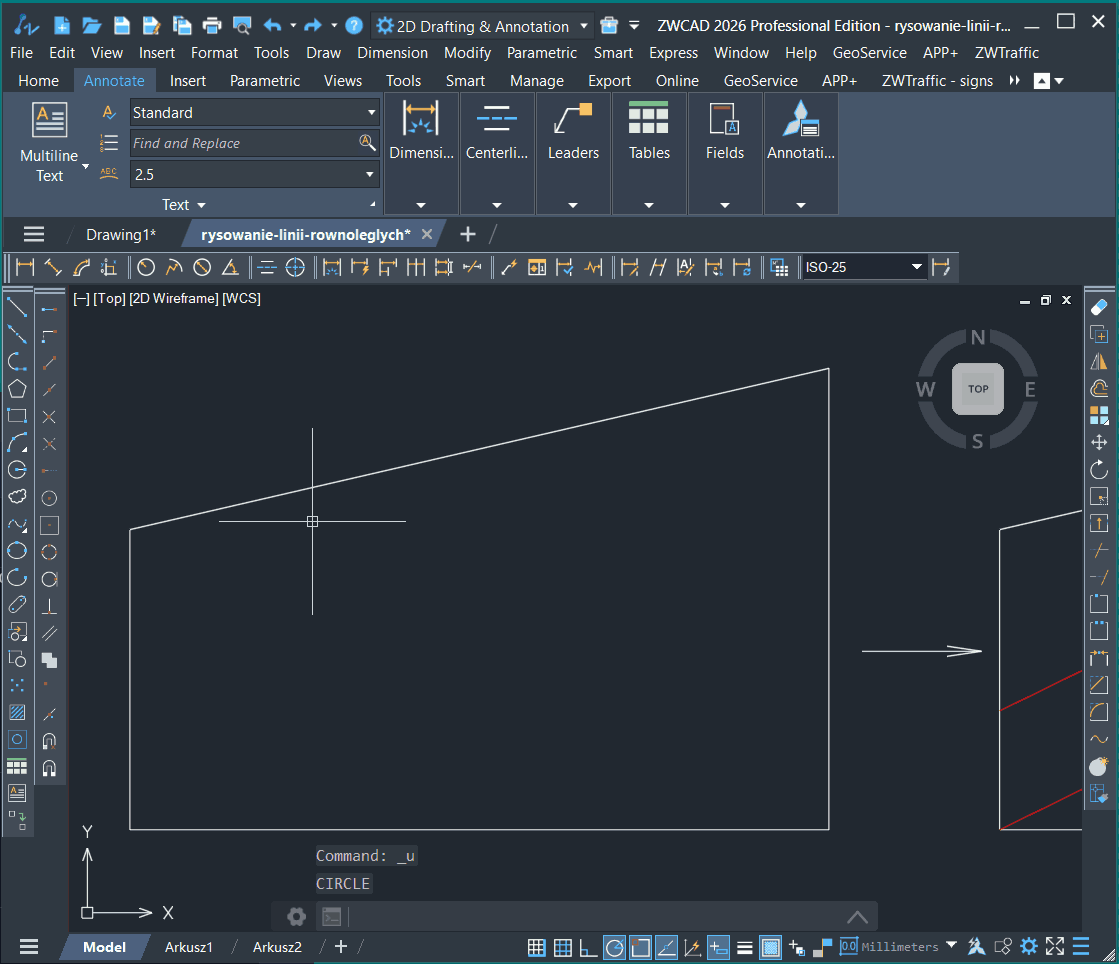

My zaproponowaliśmy taki sposób: trzeba w jednym narożniku narysować okrąg o promieniu takim jak odległość pomiędzy liniami. Następnie narysować prostokąt pod kątem od jednego narożnika do punktu styczności z okręgiem i drugiego narożnika.

[dmatusz3]

Napisaliśmy skrypt do rysowania prostokąta o określonej wysokości pod kątem.

Wskazujemy przeciwległe narożniki prostokąta.

Na końcu skrypt pyta, czy wykonać odbicie lustrzane prostokąta.





Skrypt do pobrania tutaj:  https://cad.szansa.net.pl/Skrypty_wsparcie_uzytkownikow/DiaRec---v1.22.zel
