MateuszJ

Wszystko jest ok, tak powinno być, wyjaśnijmy to krok po kroku: 1. Funkcja "Trace" zmienia kilometraż początkowy oraz ewentualnie zwrot polilinii 2. Po wybraniu "Trace" rzeczywiście należy wskazać oś drogi o czym program nie mówi w pasku poleceń 3. Następnie program zapyta o kilometraż początkowy, czy droga zaczyna się od 0.0000 czy może jednak od 33.0000 lub jakiejkolwiek innej wartości, u Ciebie będzie to 1.3 4. W kolejnym kroku program zapyta czy kierunek osi jest zgodny z kierunkiem osi drogi. Oznacza to tyle czy kilometraż ma biec od jednej czy od drugiej strony. 5. Po zatwierdzeniu enterem nie widzimy zmian bo w wyglądzie nic się nie zmieniło. Ale jeśli teraz zaczniemy robić kilometraż to już będzie on robiony zgodnie z parametrami jakie nadaliśmy w poleceniu "Trace". Zerknij na ten film od minuty od minuty 16:50. Tam omówiłem jak działa "Trace". Daj znać po testach jak poszło.

Zachęcam do zerknięcia na https://kursy.zwcad.pl/next/public/ Stworzyłem w zeszłym roku 2 kursy mówiące o wszystkim co ważne w nakładce ZWTraffic. Znajdziesz tam odpowiedzi na pytanie z tego i Twojego poprzedniego wpisu. Wstawianie znaków, rozmiary, kilometraże, tworzenie tablic, oznaczanie miejsc parkingowych i wiele więcej. Jeśli nie chcesz korzystać z kursu to polecam też podręcznik do ZWTraffic, znajdziesz go w samej nakładce - ikona podręcznika ze znakiem zapytania.

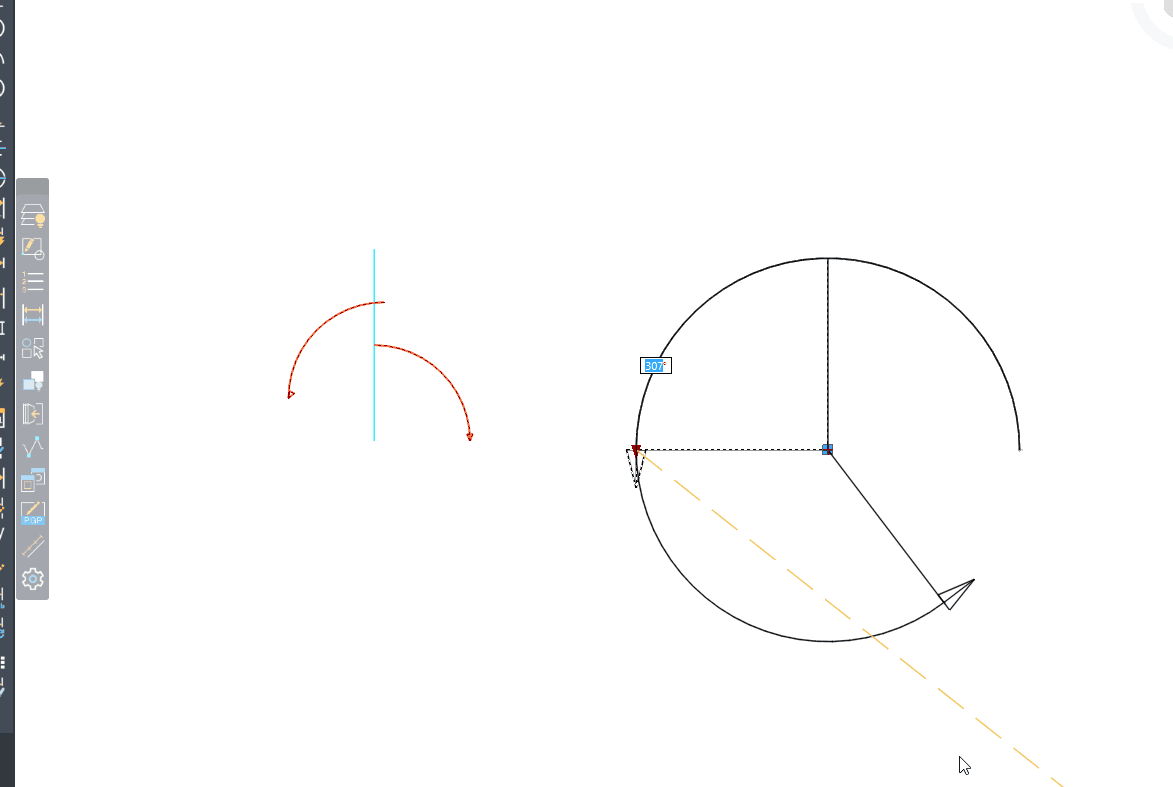

W tym ćwiczeniu zapoznamy się z funkcją do rysowania krzywej koszowej. Zachęcamy do obejrzenia filmu, w którym wykonamy ćwiczenia krop po kroku. Pobierz teraz plik dwg do ćwiczeń

W tym ćwiczeniu wykonamy kilometraż: trasy robót znaków punktów Zachęcamy do obejrzenia filmu, w którym wykonamy ćwiczenia krop po kroku. Pobierz teraz plik dwg do ćwiczeń (plik użyty podczas tworzenia filmu) Link do pobrania ZWTraffic https://cad.szansa.net.pl/ZWTraffic_2025_SP1/ZWTraffic_2025__PL.exe kilometraż.dwg

W tym ćwiczeniu wrysujemy drogę do mapy zasadniczej stworzymy potrzebne warstwy zaprojektujemy jezdnię i chodnik zmienimy położenie drogi za pomocą czerwonych uchwytów Pobierz teraz rysunek DWG potrzebny do wykonania tego ćwiczenia. Zachęcamy do obejrzenia filmu, w którym wykonamy ćwiczenia krop po kroku.

W tym ćwiczeniu przygotujemy rysunek do wydruku dodamy rozmiar kartki papieru, zmienimy skalę wydruku, dodamy rzutnię z odpowiednią skalą, wyrównamy rysunek tak aby droga była równoległa do krawędzi kartki, dodamy strzałkę północy. Pobierz teraz rysunek DWG potrzebny do wykonania tego ćwiczenia. Najważniejsze polecenie, którego będziemy używać w tym ćwiczeniu to ALIGNSPACE. Tym poleceniem możemy obrócić rysunek względem samego arkusza. Zachęcamy do obejrzenia filmu, w którym wykonamy ćwiczenia krop po kroku ćwiczenia krok po kroku.

Podobnie można zrobić z napisami. Do wieży ich nie dodawałem ale na boku napisane jest "PARIS". Wystarczy dodać napis i rozbić go za pomocą TXTEXP. Polilinie w kształcie liter można wyciągnąć i dopasować do odpowiednich miejsc. O funkcji TXTEXP mówiłem w tym filmie:

W tym filmie jest taki atrybut z polem powierzchni, minuta 18:13. Później jeszcze jest omówione jak policzyć bloki o konkretnych parametrach czyli w wypadku drzwi byłaby to tabelka pokazująca ile drzwi ma szerokość 80,90,100 itd.

Dorzucam coś od siebie uwaga - urządzenie elektryczne.dwg
