Mery

Użytkownik powyższego Lispa zasugerował opcję dodania kierunku północnego - aby względem linii trasowania dodawany był symbol północy na kolejnych arkuszach.

Nie będziemy się zajmować tłumaczeniem nakładki CivilCAD. Proponuję się zapoznać z nakładką SPCAD w języku polskim. Nakładka ta w pewnej mierze pokrywa się z funkcjami dostępnymi w CivilCAD.

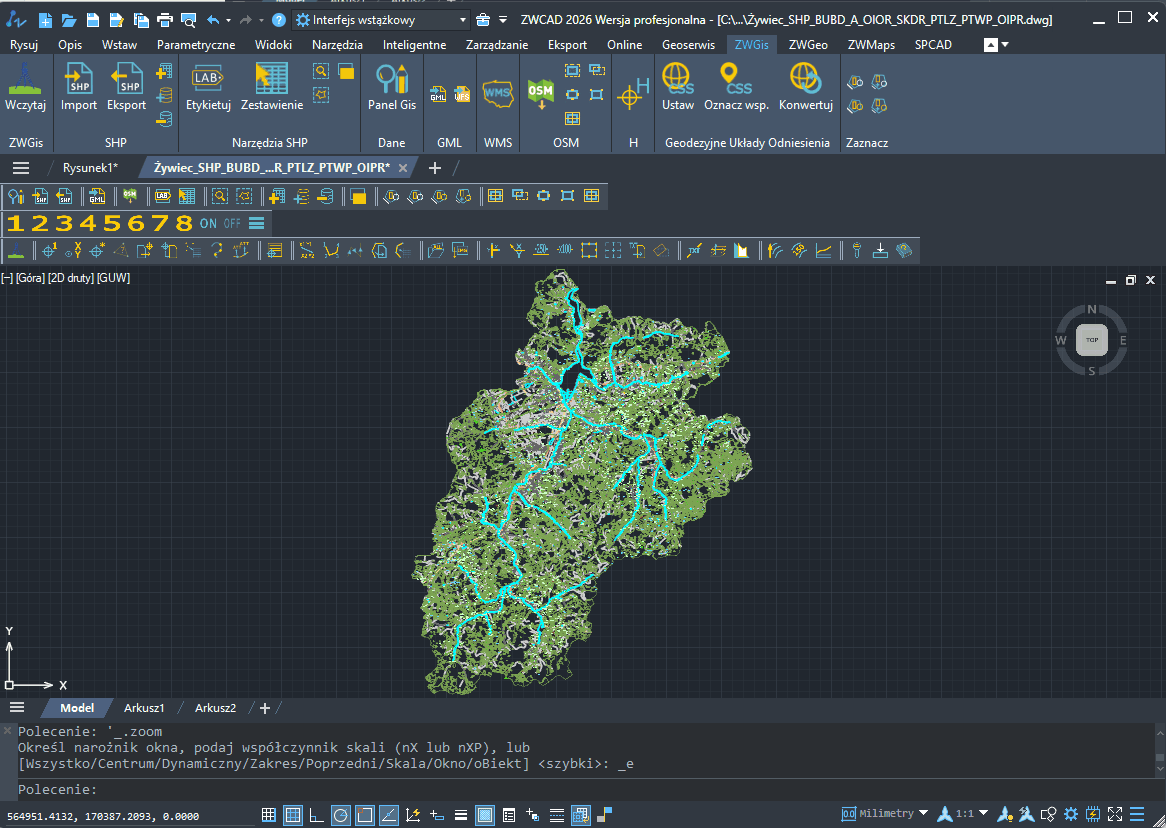

ZWGeo 2025 SP2 Wersja testowa do pobrania tutaj: ZWGeo 2025 SP2 Przeglądarka ZWGis: ZWGis 2025 SP2 Nowości: SHP Import punktów jako bloki – możliwość wyboru folderu z biblioteką BDOT500 lub własną. Usprawnienia: SHP Import bez pliku prj – możliwość wyboru układu odniesienia przy imporcie SHP WFS Import więcej niż 1000 elementów – do tej pory ilość importowanych obiektów był limitowany do wartości 1000 szt. WMS Ułatwienie zaznaczania wielu warstw do importowania – prawym przyciskiem myszy mamy możliwość zaznaczenia wszystkich warstw w obrębie danej kategorii Poprawki błędów: SHP export tworzy puste pliki – pozwoliliśmy aby okręgi rysowały się jako polilinie Usunięcie błędu przy imporcie WMS serwera geoportal BDOT10k ZWMaps – poprawki w symbolach BDOT500 Wyeliminowanie crash’a przy imporcie WMS Film przedstawia import pliku SHP zawierającego inwentaryzację pomników przyrody, pobranego z geoportalu. Podczas importu skorzystaliśmy z wbudowanej w nakładkę ZWGeo biblioteki bloków BDOT500.

Nowości w Tcp MDT v25: OGÓLNE Nowy panel zarządzania projektami Integracja projektów z edytorem Tcp PointCloud Utworzono nowe polecenie Project > Add Data from Tcp PointCloud Editor, które umożliwia dodawanie do projektu MDT siatek i powierzchni z chmur punktów. Działanie odbywa się równolegle w dwóch programach, zmiany są wzajemnie odzwierciedlane w obu aplikacjach. Właściwości projektu Okno dialogowe zostało zaktualizowane, dzięki czemu można z niego bezpośrednio edytować właściwości BIM. Zmiany w interfejsie Zmieniono menu pionowe, dodając nową grupę GIS. Przeorganizowano niektóre polecenia i usunięto te, które stały się zbędne. Zaktualizowano również wstążkę, tworząc osobne menu BIM i GIS oraz dodając nowe opcje. Zarządzanie widokiem Okno dialogowe zostało przeprojektowane jako pływający pasek narzędzi, umożliwiając kontrolowanie widoczności grup: punktów, linii nieciągłości, powierzchni, warstwic, profili, wyrównań, map i sieci za pomocą jednego przycisku. CHMURY PUNKTÓW Wstaw chmurę punktów To polecenie ułatwia wstawianie chmur punktów w formatach obsługiwanych przez każdą wersję CAD. Wywołanie polecenia ma na celu połączenie chmur punktów, dzięki czemu można je następnie wykorzystać do tworzenia siatek lub powierzchni. Importowanie plików LAS/LAZ Inną alternatywą dla pracy z plikami chmur punktów jest import punktów, wybierając „LASer LAS/LAZ” jako producentai wybierając potrzebne kategorie (np. 2-Ground). Zaleca się wtedy wyłączenie opcji rysowania punktów, aby nie przeciążać rysunku. POINTS Przypisywanie układu współrzędnych podczas importowania projektu TcpGPS Podczas importowania pliku punktów w formacie PUN przechwyconego przez TcpGPS, układ odniesienia współrzędnych jest automatycznie przypisywany do rysunku (jeśli plik danych o tej samej nazwie i rozszerzeniu GPS znajduje się w tym samym folderze). POWIERZCHNIE Bezpośrednia wizualizacja jako powierzchnie 3D Wprowadzono nowy tryb wizualizacji triangulacji jako powierzchni 3D. Dodano możliwość zastosowania koloru w zależności od typu trójkąta (zbocza, korytarze, nasypy, wykopy itp.), co ułatwia uzyskanie bardziej szczegółowej wizualizacji. Praca z wieloma powierzchniami w obrębie jednego rysunku Nowa wersja ułatwia zmianę bieżącej powierzchni rysunku. Polecenie Ustaw bieżącą powierzchnię wyświetla listę powierzchni i siatek znajdujących się w folderze projektu. Ponadto na rysunku można teraz zachować wiele powierzchni, ponieważ są one zarządzane przez prefiks „SRF-” w nazwie odpowiedniej warstwy. Tworzenie powierzchni z siatki MESH To nowe polecenie ułatwia tworzenie powierzchni z istniejącej siatki, precyzyjnie tworząc 4 trójkąty na daną jednostkę. Ponadto można kontrolować rozmiar triangulacji i określić granicę. Tworzenie powierzchni z chmury punktów Możliwe jest wygenerowanie dodatkowych powierzchni z zaimportowanych chmur punktów. Tworzenie powierzchni z LAS/LAZ Polecenie Importuj Powierzchnię przy wyborze formatu „LASer LAS/LAZ” umożliwia utworzenie powierzchni z możliwością wyboru odpowiednich kategorii. W celu zmniejszenia rozmiaru można określić procent punktów do zaimportowania i ustawić minimalną odległość między wierzchołkami. Obliczanie nachylenia (wersja profesjonalna) Utworzono nowe polecenie: Oblicz Nachylenie, które na podstawie wskazanej polilinii umożliwia obliczenie punktów przecięcia z terenem, wykorzystując nachylenia określone przez użytkownika. Scalanie powierzchni Wprowadzono możliwość scalenia kilku powierzchni. Roboty ziemne z uwzględnieniem nachylenia między powierzchniami (wersja profesjonalna) SIATKI Tworzenie siatki MESH z chmury punktów Tworzenie siatki z plików LAS/LAZ Scalanie siatek MESH Wygładzanie warstwic tworzenie siatki z punktów PROFILE Ulepszona biblioteka schematów dla przekrojów Rysowanie profili w osobnym oknie Okno rysowania jest automatycznie dzielone na dwie pionowe rzutnie CAD, co ułatwia jednoczesne wyświetlanie rzutu i profilu. Konwersja z przekrojów poprzecznych Polecenie to zawiera teraz możliwość uzyskania długiego przekroju z przekrojów poprzecznych. Nie tylko z pozycji linii trasowania, ale także z odległości od niej. Dodaj profil do już narysowanego profilu podłużnego Dodano nowe polecenie, które umożliwia dodanie do już narysowanego profilu podłużnego innego profilu, który zostanie narysowany nad nim, przy użyciu tej samej płaszczyzny porównawczej. Dodatkowo zostanie wstawiony nowy element danych do każdego profilu. Rysowanie wielu profili podłużnych Dodano możliwość rysowania wielu profili podłużnych jednocześnie. Polilinia 3D w profilu podłużnym Usprawniono polecenie, aby wprowadzanie danych było bardziej elastyczne i intuicyjne. Roboty ziemne Objętość według różnicy powierzchni Generowany jest teraz plik robót ziemnych i rysowane są bryły 3D, które można również eksportować do IFC. Objętość według różnicy w siatce Można teraz zdefiniować warstwy o różnych grubościach a efekty są wskazywane osobno. Zmodyfikowano także format raportu. Identyfikacja i grupowanie obszarów cięcia i wypełniania Wprowadzono nową opcję grupowania pobliskich obszarów wykopów i nasypów. W każdej strefie generowany jest identyfikator, który jest oznaczany na rysunku i odzwierciedlany w raporcie.

@Pawełg Niestety na ten moment nie ma takich planów.

Nowości w SPCAD v25: 1. Import obrazów Google: Importuj obrazy Google (pliki .geprint) bezpośrednio do rysunku w celu lepszej wizualizacji mapy 2. Menadżer TIN: Kompleksowy zestaw narzędzi do zarządzania, edytowania, stylizowania, aktualizowania lub usuwania powierzchni TIN, w tym: · Edycja TIN - Modyfikacja i redefinicja istniejącej powierzchni TIN. · Legenda wysokości - wyświetla legendę danych wysokości dla lepszej kartograficznej reprezentacji zakresów danych terenu. · Podnieś/obniż TIN - dostosuj wysokość równomiernie w całym TIN. · Usuń wysokość - usuwanie określonych danych wysokościowych z TIN. · Wyodrębnij punkty - wyodrębnia punkty z powierzchni TIN. · Wstaw punkty - wstawianie nowych punktów do powierzchni TIN. · Usuń punkty - usuwanie wybranych punktów z powierzchni TIN. · Dodaj linię nieciągłości - wstawianie linii nieciągłości w celu wpłynięcia na triangulację TIN. · Zamień krawędzie - modyfikuje krawędzie trójkąta w celu uzyskania lepszej struktury. · Przytnij TIN - przycięcie siatki TIN do określonej granicy. · Kompresuj TIN - optymalizacja siatki TIN poprzez usunięcie niepotrzebnych danych. · Usuń TIN - usuwa całą powierzchnię TIN z rysunku. 3. Szybki profil: Generuje szybki profil podłużny z powierzchni TIN w celu szybkiej analizy. 4. Szybki przekrój: Twórz szybkie przekroje z powierzchni TIN przy minimalnym wysiłku. 5. Przekształć na SPCAD TIN: Konwertuj zewnętrzne powierzchnie 3D do formatu SPCAD TIN. 6. Rzutuj na TIN: rzutowanie punktów (bloków, tekstów i punktów) lub elementów liniowych (linii, polilinii i okręgów) na powierzchnię TIN. 7. Łączenie TIN: Łączenie dwóch powierzchni w jedną powierzchnię TIN w celu wydajnego modelowania. 8. Prostopadła do ustalonej linii frontu: Podziel linię frontu względem ustalonej prostopadłej, aby zapewnić precyzyjną konfigurację działek. Poprawki błędów: · Naprawiono błąd uruchamiania z najnowszą wersją systemu operacyjnego Microsoft Windows 11 24H2. · Zoptymalizowano wyodrębnianie przekrojów poprzecznych i profili podłużnych z powierzchni TIN, warstwic i innych danych. · Naprawiono problemy z obliczeniami objętości w narzędziu do porównywania powierzchni TIN. Zachęcamy do pobrania wersji testowej: https://www.zwcad.pl/nakladki-na-zwcad/geodezja-i-gis/spcad.html

Nowe ZWGeo z modułem ZWMaps do końca stycznia w starej cenie, zapraszamy do naszego sklepu: https://programycad.net/ Moduł ZWMaps: biblioteka symboli obiektów topograficznych, narzędzia wspomagające rysowanie: ewidencji gruntów i budynków, uzbrojenia terenu, osnów, granic administracyjnych. *ZWMaps: Zgodne z Rozporządzeniem Ministra Rozwoju, Pracy i Technologii z dnia 23 lipca 2021 r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej. O module ZWMaps można więcej przeczytać w artykule: https://geoprojekt.com.pl/zwcad-i-zwgeo-jako-doskonaly-pakiet-cad-dla-geodetow/

Opublikowaliśmy wersję ZWGeo 2025 Sp1 Nowości: ZWMaps - Baza symboli geodezyjnych mapy zasadniczej BDOT500 Zgodne z Rozporządzeniem Ministra Rozwoju, Pracy i Technologii z dnia 23 lipca 2021 r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej. Grupy widoczności - ponowna konfiguracja Rozszerzanie map OpenStreetMap Zaznaczanie obwiedną i punktem Zbiorcze oznaczanie poziomic dla profilu terenu Wyszukiwanie poleceń po opisie Szybki punkt w układzie lokalnym Łączenie etykiet SHP w tekst wielowierszowy Rozwiązanie problemu z kreskowaniem podczas importu SHP Poprawa widoczności oznaczania warstwic Poprawia widoczności podpinania bazy danych pod obiekty Wersja dostępna pod linkiem: https://cad.szansa.net.pl/ZWGeo_2025_SP1/ZWGeo_2025__PL_EN_FR.exe Porównanie ZWGis i ZWGeo 2025 SP1.pdf

Zapraszamy do zapoznania się z nakładką SPCAD na ZWCAD 2023, 2024, 2025 PRO. Film prezentujący funkcjonalność nakładki SPCAD Nakładka posiada polską wersję językową, jest dostępna w rocznej subskrypcji. Jej funkcjonalność w skrócie to: Import i eksport danych geoprzestrzennych: KML/KMZ, SHP, GEOJSON, GPX, LAS, TXT, XYZ, CSV. Obsługa obrazów rastrowych z georeferencją. Dynamiczne wyświetlanie podkładów mapowych z serwerów Bing. Kalibracja map. Transformacja współrzędnych. Praca na geodezyjnych układach odniesienia. Tworzenie przekrojów terenu i profilu podłużnego. Tworzenie przekrojów poprzecznych. Tworzenie siatek TIN z punktów lub warstwic. Porównywanie objętości i obliczanie mas ziemnych. Ustawianie skali i dostosowywanie niwelety. Zarządzanie działkami - podziały i opisywanie. Analiza GIS. Wizualizacja mapy - tworzenie legendy, podziałki, ramki itp. Automatyczne generowanie skorowidza arkuszy map. Tworzenie layoutów na podstawie arkuszy. Więcej na jej temat na naszej stronie: Nakładka SPCAD dla ZWCAD PRO SPCAD_informacje.pdf

Update naszych działań względem wprowadzenia bazy obiektów topograficznych i pozostałych symboli służących kartowaniu m.in. mapy zasadniczej:

Rozszerzamy darmowe funkcje przeglądarki ZWGis! W ZWGis 2025 Sp1 dodaliśmy możliwość importu punktów z pliku tekstowego i eksportu punktów do TXT. Bieżące porównanie wersji ZWGeo 2025 i ZWGis 2025 Sp1:

Zapraszamy do korzystania z przeglądarki plików geoprzestrzennych ZWGis dla ZWCAD PRO 2024 lub 2025: ZWGis_2024.exe ZWGis_2025.exe Przeglądarka pozwala na: - import punktów z pliku testownego - eksport punktów do TXT - import plików Shapefile - SHP - wyszukiwanie wartości wśród zaimportowanego SHP - wybór obiektów za pomocą filtrów wartości SHP - import GML (jedynie jako wektorów i punktów, bez symboli z baz BDOT, GESUT itp.) - import WFS (z ograniczeniami j.w.) - wyświetlanie WMS z geoportal.gov.pl i innych serwerów - wybór układu odniesienia - pobranie mapy topograficznej w Open Street Map Pozostałe funkcje (m.in. bazy danych SHP, transformacja współrzędnych itp.) dostępne w pełnej wersji nakładki ZWGeo: https://forum.cad.info.pl/forum/83-zwgeo/

Nowy moduł Tcp MDT Photovoltaic przeznaczony jest do projektowania farm fotowoltaicznych. Do jego obsługi jest wymagany produkt bazowy Tcp MDT PRO. Funkcjonalność w skrócie: Analiza terenu 3D względem nasłonecznienia (ekspozycja stoków) Optymalizacja rozmieszczenia paneli na wskazanym obszarze Raporty i zestawienia materiałowo - ilościowe Wizualizacja 3D inwestycji Eksport do IFC TcpMDT Photovoltaic Datasheet-en_r.pdf DEMO-en.mp4 TcpMDT Photovoltaic-en.pdf TcpMDT Photovoltaic Prezentacja.pdf

Przedstawiamy kolejne narzędzie od producenta programu TcpMDT, firmy Aplitop - Tcp Point Cloud Editor. Program służy do zarządzania chmurą punktów: - Lidar, skanery, fotogrametria - Wyświetlanie zaimportowanej chmury punktów w różnych stylach wizualnych - Wybór danych poprzez kategorię, geometrię, atrybuty - Edytowanie, filtrowanie danych - Kategoryzacja zasobów, tworzenie własnych kategorii - Tworzenie przekrojów, profili - Wbudowane narzędzia do rysowania CAD, import i eksport DWG, DXF - Przeglądarka obrazów i tras skanera SLAM - Tworzenie ortofotomapy - Generowanie siatki terenu, powierzchni, poziomic, masy ziemne - Analiza powierzchni, stoków, wzniesienia - BIM, PDF 3D, wizualizacja, animacja 3D, platforma on-line Więcej informacji w załączonej prezentacji oraz na kanale YouTube: Tcp PointCloud Editor_kr.pdf

Rozpoczęliśmy pracę nad biblioteką symboli geodezyjnych. Biblioteka będzie zawierała graficzne oznaczenia punktowe, liniowe, poligonowe i opisowe zgodnie z rozporządzeniem w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej z dnia 30 lipca 2021r. Poniżej zamieszczam próbki funkcjonalności - wstawianie symbolu oraz rysowanie obszarów. Jesteśmy bardzo ciekawi Państwa opinii jako praktyków - czy polecenia są czytelne i zrozumiałe, intuicyjne? Może zmieniliby Państwo coś w działaniu funkcji, może czegoś brakuje, co koniecznie by się przydało w kartowaniu map?
