W ZWCAD MFG ammy gotowe narzędzie do rysowania okręgów stycznych do dwóch linii.

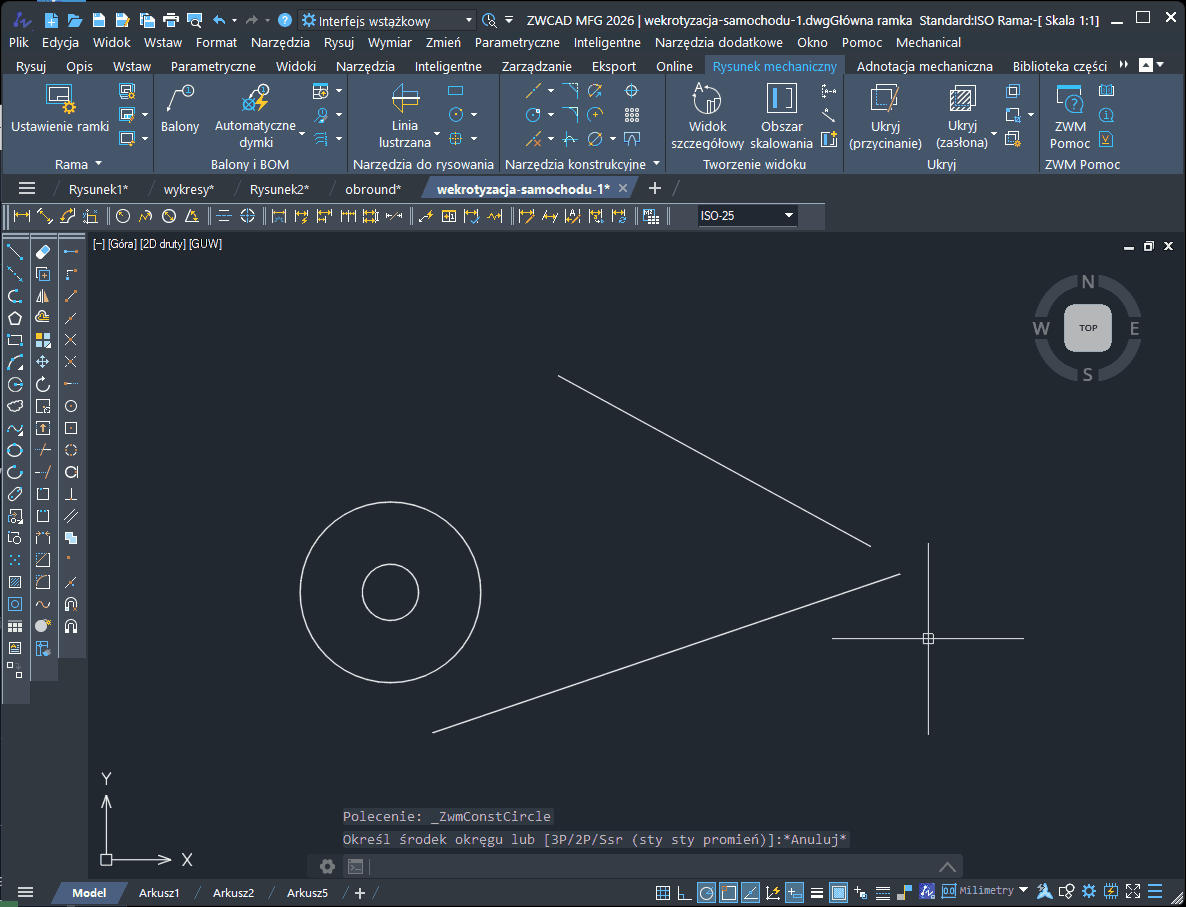

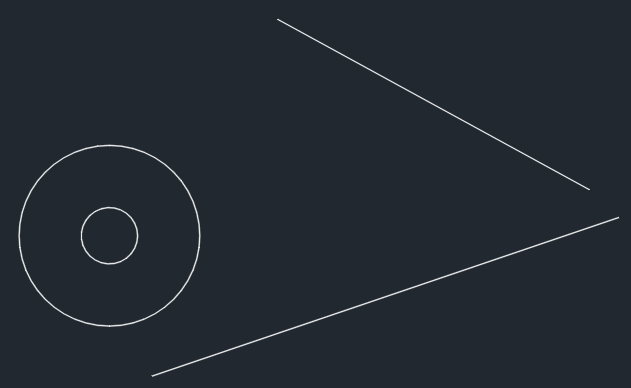

Spróbujmy wpasować dwa poniższe okręgi stycznie do linii.

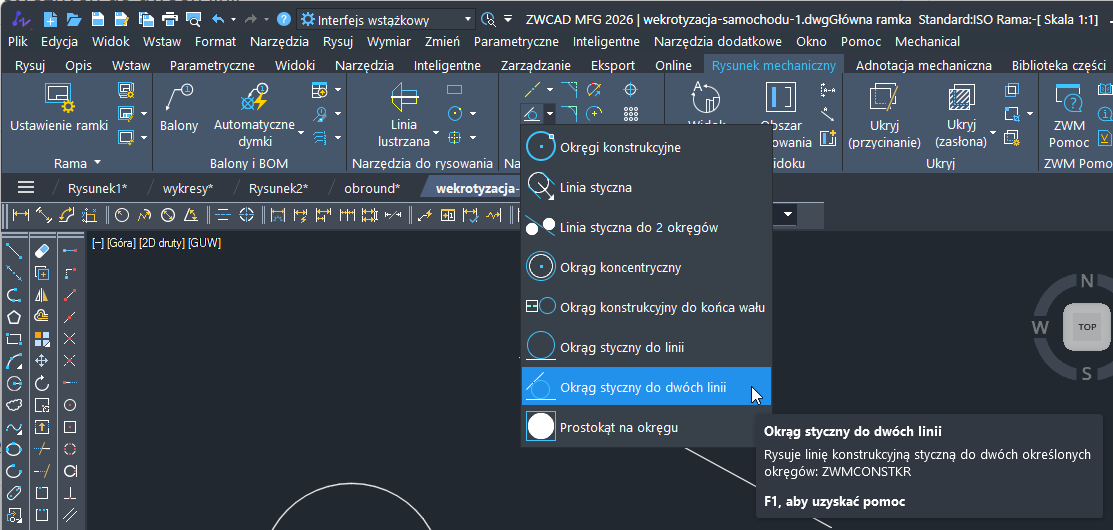

Do tego celu użyjemy funkcji _ZwmConstKr (okrąg styczny do dwóch linii).




Po wywołaniu funkcji wskazujemy linie oraz wprowadzamy średnicę okręgu.

Oto efekt:




Poniżej zamieszczam jeszcze film, pokazujący całą procedurę rysowania okręgów.
