Obliczanie parametrów przekroju, np. momentów bezwładności

[dmatusz3]

W ZWCAD jest możliwość obliczenia parametrów fizycznych za pomocą polecenia PARAMFIZ (_massprop)

Trzeba zaznaczyć region i program wypisze w linii poleceń wszystkie cechy przekroju.

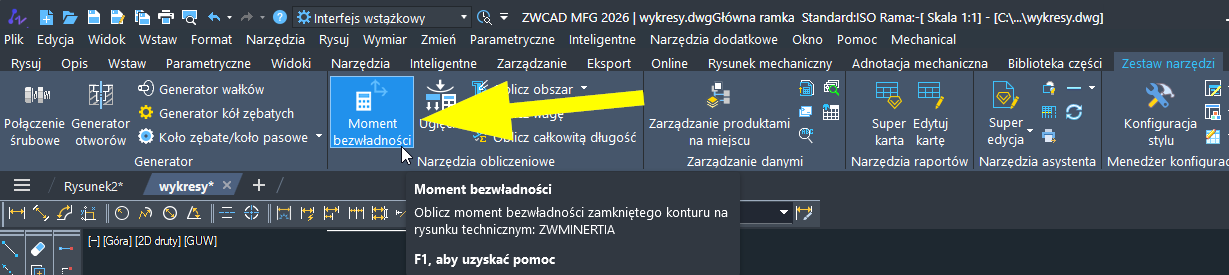

W ZWCAD MFG jest narzędzie dużo bardziej rozbudowane. Możemy jest wywołać za pomocą _ZWMINERTIA, albo ze wstążki

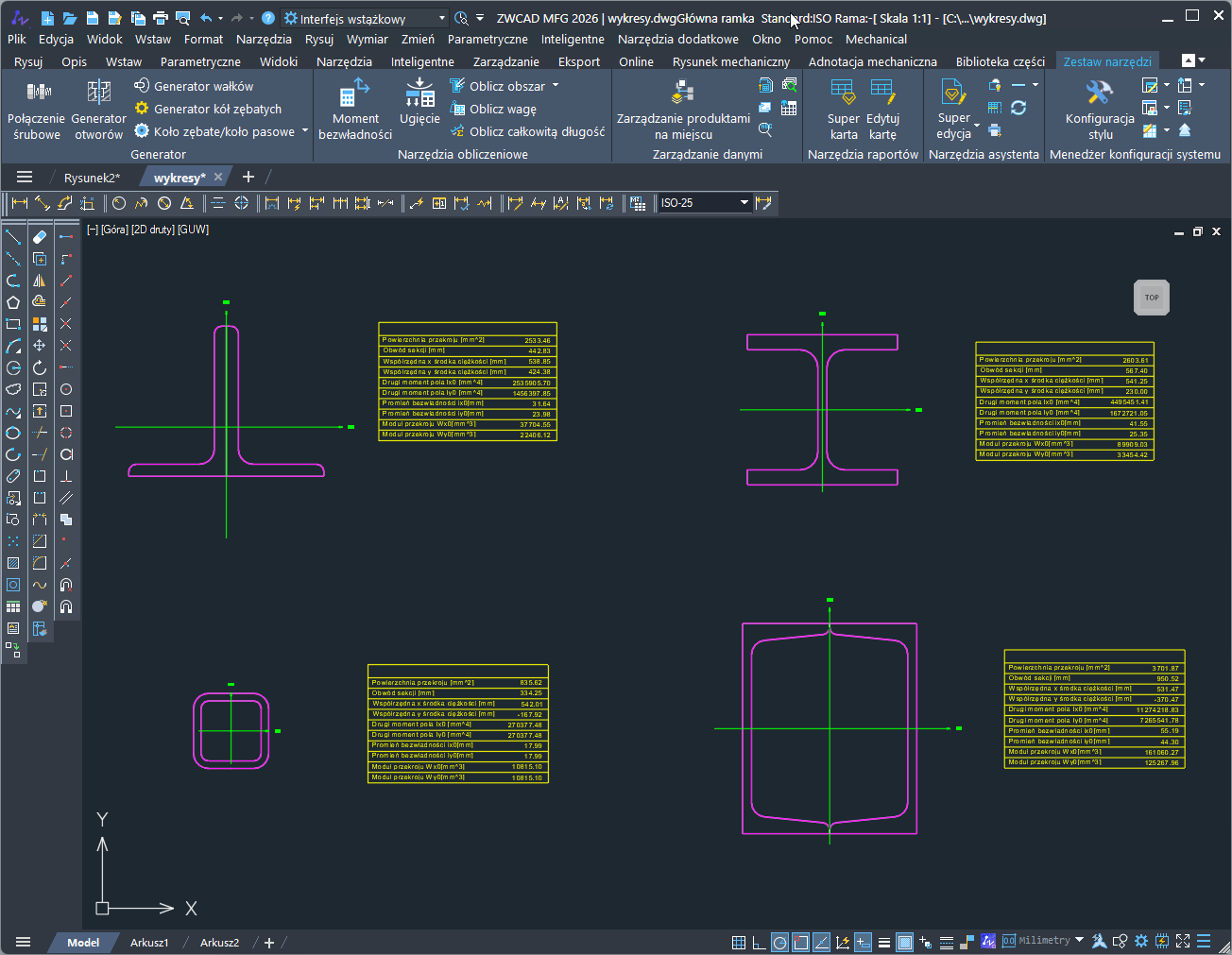

Istotnym udogodnieniem jest możliwość wskazywania obszarów poprzez kliknięcie punktu wewnątrz obszaru. Możemy wskazać kilka obszarów. Wyniki obliczeń wstawiamy w tabeli do rysunku.

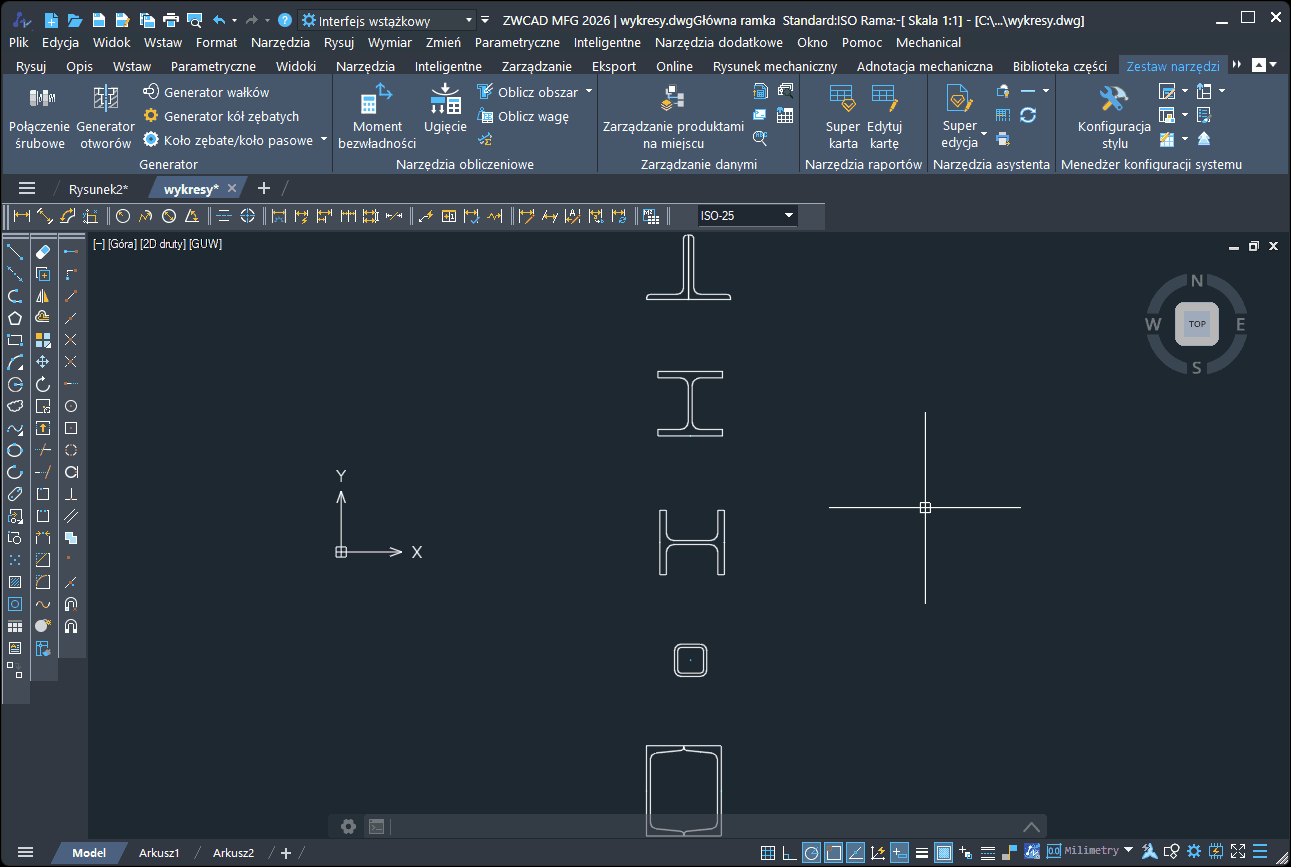

Pokazałem to na filmie poniżej.



Oto kilka przykładowych przekrojów wraz z tabelami z danymi.



Wstawione tabele możemy użyć później do innych obliczeń, np.: do obliczania wytrzymałości belek.
