DWG do PDF – niewidoczny podkład PDF przy niestandardowym formacie

[Pomoc]

Cześć, mam problem z generowaniem PDF-a z pliku DWG, w którym użyłem podkładu PDF.

Problem polega na tym, że rysunek ma niestandardowy rozmiar, dlatego wybrałem drukarkę DWG to PDF.pc5 i dodałem niestandardowy rozmiar papieru. Po zapisaniu pliku PDF podkład nie jest widoczny, widać tylko rysunek naniesiony na podkład.

Gdy próbuję wygenerować PDF za pomocą Microsoft Print to PDF, podkład jest widoczny, ale przy tej opcji nie mogę wybrać niestandardowego rozmiaru papieru.

Czy ktoś spotkał się z podobnym problemem i wie, jak można go rozwiązać?

[RobS]

Hej,

Czy na podglądzie wydruku podkład wyświetla się poprawnie?

Jaką masz wersję programu? Sprawdź poleceniem vernum.

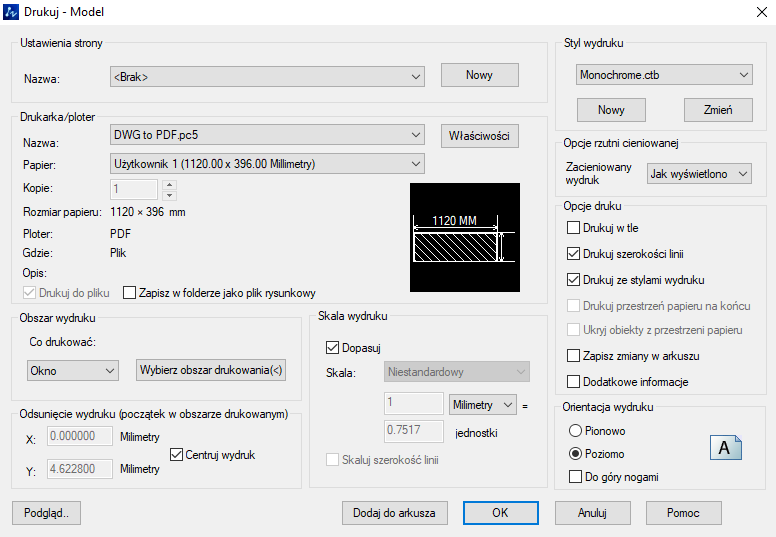

Prześlij okno konfiguracji wydruku przy której występuje problem.

[Pomoc]

Na podglądzie wszystko wyświetla się poprawnie, po zapisaniu do PDF dopiero niewidoczny jest podkład.

Wersja programu to 2019

[RobS]

Sprawdź kompilację poleceniem vernum.

[Pomoc]

Wersja programu: 2019.03.15(43299)_x64

[RobS]

Wklej rozpakowany plik plotera w lokalizacji %AppData%\ZWSoft\ZWCAD\2019\pl-PL\Plotters przy wyłączonym programie.

DWG to PDF.zip

[Pomoc]

Dzięki! Problem w tym, że robię to na komputerze w pracy i nie mogę pobierać/wgrywać zewnętrznych plików. Możesz podpowiedzieć, gdzie taki plik znaleźć w Zwcad-zie albo czy da się to zrobić w inny sposób?

[pawmal]

Witam, proponuję ustawić rozmiar papieru odwrotnie 396x1120 i dopasować wydruk orientacją wydruku lub wykonać reset profilu.

[RobS]

To jest plik plotera z wersji 2026, niestety nie jest nigdzie dostępny.

Jeśli to nie problem to pobierz ZWCADa 2026 i sprawdź jak wydruk wygląda z najnowszej wersji.

Plik instalacyjny ZWCAD 2026 PL

[Pomoc]

Dzięki za pomoc i wyjaśnienie. Jak będę miał możliwość, to zainstaluję nowszą wersję i sprawdzę, jak wygląda wydruk.
