Blok dynamiczny łuk zakończony grotem

[Lucyfer5]

Witam wszystkich

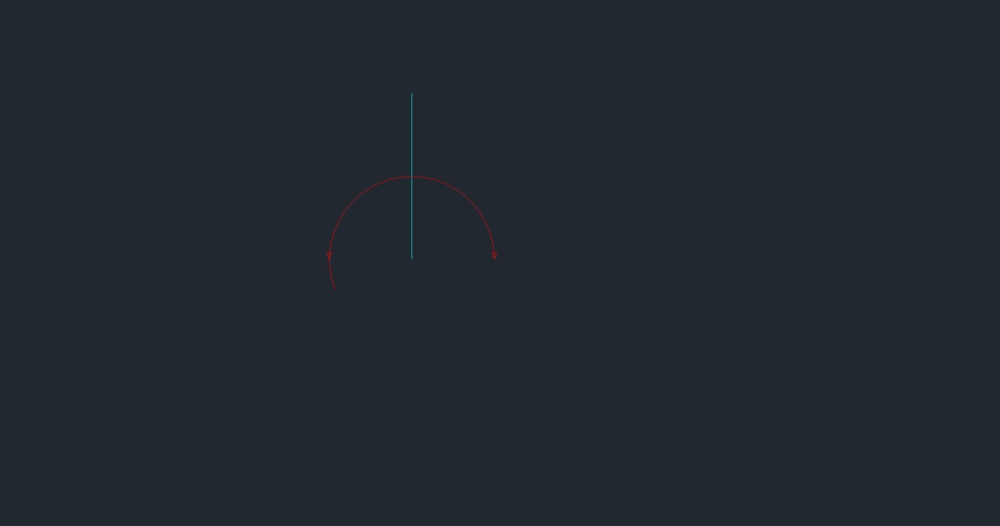

Mam blok dynamiczny; łuk zakończony grotami.

Długość łuku steruje parametrem wiązania kątowego, natomiast groty parametrem obrotu>>operacją obracania .

Za nic nie mogę połączyć wiązania kątowego i parametru obracania. Żeby po rozciągnięciu łuku obrócił mi się grot.

A może jest  inny sposób aby uzyskać ten efekt?

Pozdrawiam

Daniel





testy.dwg

[RobS]

Hej,

W tym momencie obrót grotu i długość łuku są regulowane dwoma uchwytami.

Opisz dokładnie jak ma działać blok.

[MateuszJ]

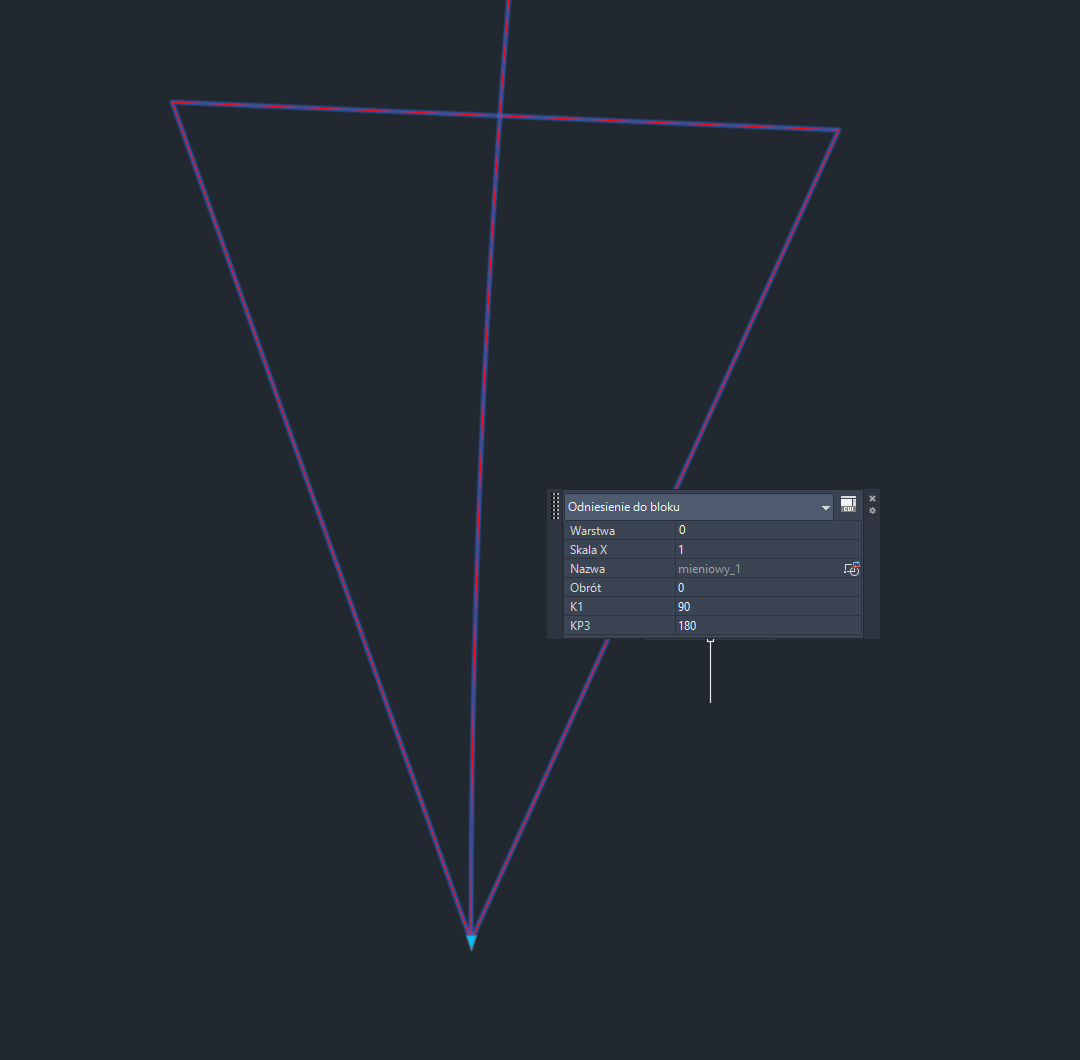

Da się to zrobić z jednym uchwytem przy użyciu wiązań geometrycznych.

- strzałka jest blokiem wewnątrz innego bloku
- użyłem linii pomocniczych ale one wcale nie muszą być widoczne, można je przerzucić na warstwę wyłączoną z widoczności

W strzałce narysowałem linię wysokości, ta linia zawsze będzie prostopadła do linii biegnącej z centrum. Linia biegnąca z centrum ma zablokowany jeden koniec w centrum. Użyłem też wiązania "pokrywanie" aby linia, strzałka i łuk nie rozchodziły się.

test strzałka.dwg

[Lucyfer5]

Dziękuje za poświęcony czas.

Line pomocnicze to nie problem.

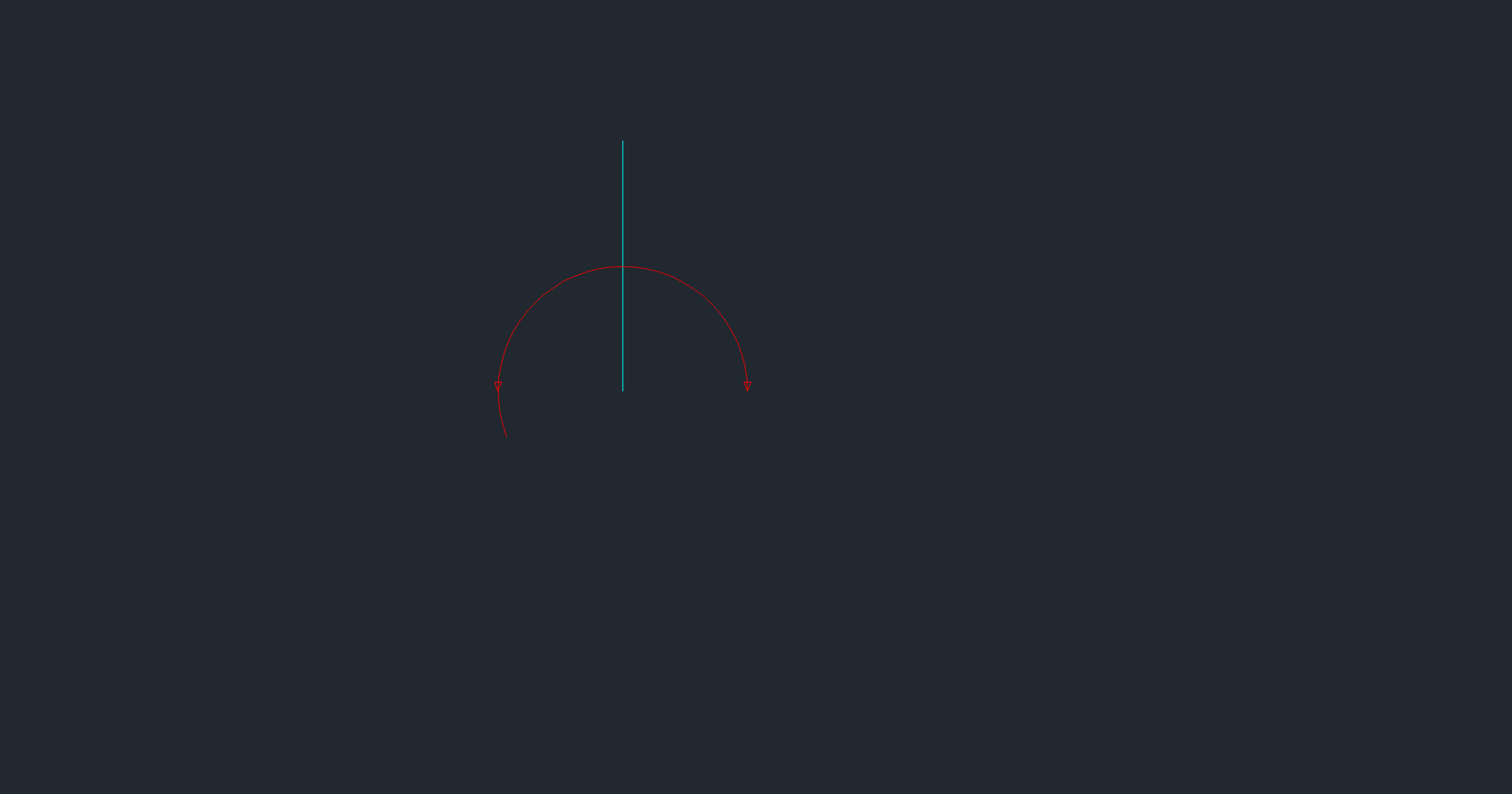

Problemem jest to, że grot jest poza zakresem łuku, tzn. idealnym rozwiązaniem byłoby gdyby koniec łuku pokrywał się z początkiem grotu.
