Fillet requires 2 lines, arcs, or circles (not dimensions).

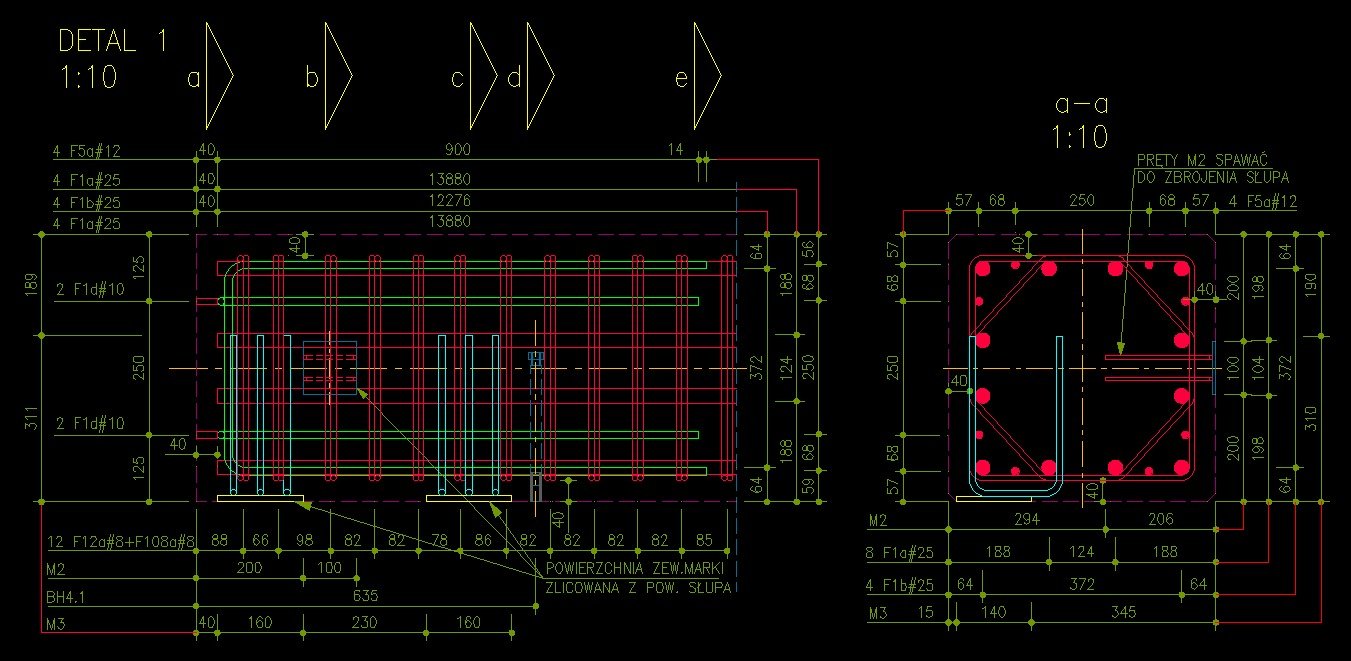

Witam. Proszę o wyrozumiałość jestem początkującym designerem CAD. Próbowałem znaleźć na forach potrzebną informację ale nie udało mi się (lub nie potrafię?!). Proszę o pomoc. Posiadam w rysunku przekroje elementu wertykalne i horyzontalne. Potrzebuje połączyć je polylinią „po narożniku” aby odnosiły się do tego samego oznaczenia literowo-cyfrowego do obiektu składowego głównego elementu wymiarowanego. Oczywiście można zrobić to „na piechotę” rysując pionową a później poziomą polylinię łączącą obydwa wymiary. Jest to zasadne do kilku przekrojów na rysunku ale jeśli mam na rysunku kilkadziesiąt przekrojów elementu i jeszcze kilka elementów jest to karkołomne zajęcie rysowania „na piechotę” kilkuset polylinii na jednym rysunku. Do jednego przekroju elementu może być przypisanych kilka lub kilkanaście wymiarów poziomych i pionowych w zależności od ilości obiektów składowych elementu. Czy istnieje jakaś funkcja pozwalająca „z automatu” po wskazaniu poziomego i pionowego wymiaru połączenie ich polylinią jako kontynuacja wymiarowania? Jakieś pomysły? Proszę o pomoc. PS Zaznaczyłem na zrzucie rysunku na czerwono linie te o które konkretnie mi chodzi
